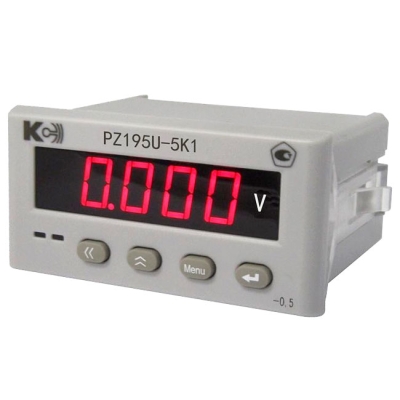

PZ195U-5K1 Вольтметры одноканальные 1RS-485/1AO (лицевая панель 96х48 мм)

Описание

Купить Вольтметры PZ195U-5K1 Вольтметры одноканальные 1RS-485/1AO (лицевая панель 96х48 мм) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Структура условного обозначения модификаций  ПРИМЕР ОФОРМЛЕНИЯ ЗАКАЗА: Вольтметр PZ195U-5K1 3000В/5мА 4-20мА 19-50В К -40+70 кл.т. 0,5Одноканальный вольтметр постоянного тока общепромышленного исполнения с передней панелью 96х48 мм, работающий с добавочным сопротивлением 3000В/5мА, аналоговым выходом 4-20мА и портом RS-485, питание напряжением 19-50 В постоянного тока, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5. Вольтметр PZ195U-5K1 300В 4-20мА К -40+70 кл.т. 0,5 Одноканальный цифровой вольтметр с передней панелью 96х48 мм, номинальным напряжением 300 В, аналоговым выходом 4-20мА и портом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.Особенности PZ195U: Класс точности 0,5 1-строчный светодиодный индикатор (высота цифры 14 мм)  Цвет индикатора красный, зеленый или желтый (выбирается при заказе) Цифровой порт RS-485 с протоколом Мodbus RTU (модификация К) Аналоговый выход (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В) (модификация К) 2 релейных выхода (в одноканальных приборах) 5A,~250B/=30B (модификация S) 4 дискретных входа типа «сухой контакт» (с внутренним питанием =24В) (модификация S) Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96) Средняя наработка на отказ - 200000 часов Средний срок службы - 25 лет Межповерочный интервал – 6 лет Гарантийный срок эксплуатации – 3 года. Модификация Х - оптимальное решение для замены стрелочных приборов. Результаты измерений отображаются на индикаторе, передаются по цифровому интерфейсу RS-485, работающему по протоколу Modbus RTU (модификация К), а также преобразуются в унифицированные сигналы постоянного тока или напряжения. Четыре кнопки на лицевой панели позволяют настраивать прибор. Вход в меню настройки защищен паролем. Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для постоянного напряжения более 500 В). Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), в модификации К настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения).  Таблица 1. Основные технические характеристики электроизмерительного прибора.     Характеристика, параметр Описание, значение Основные погрешности Пределы допускаемой основной приведенной погрешности измерения напряжения, %: ± 0,5  Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,1 Пределы допускаемой основной приведенной погрешности преобразования напряжения на аналоговом выходе, % ± 0,5 Номинальные значения входного сигнала Номинальное значение напряжения постоянного тока Uн, - мВ - В: (1) 100; 200; 500; 1000; 2000; 1; 2; 5; 10; 20; 50; 100; 200; 300; 500 Номинальный входной ток модификации PZ195U, предназначенной для измерения напряжения постоянного тока более 500В с использованием добавочного сопротивления, Iн, мА 5 Диапазоны измеряемых сигналов - для PZ195U прямого включения (3) - для PZ195U, работающего с добавочным сопротивлением (2)(3) ±(0,005…1,2)·Uн или (0,005…1,2)·Uн ±(0,005…1,2)·Iн или (0,005…1,2)·Iн Перегрузка на измерительном входе Допустимая кратковременная перегрузка на входе 2·Uн  в течение 10 с Сопротивление измерительного входа Сопротивление входа, МОм, не менее 1 Каналы измерения Количество каналов измерения 1 Питание Напряжение питания(1) ~80-270, 45-55 Гц или =80-270 =19-50 Мощность, потребляемая от источника питания, ВА, не более 4 Время установления рабочего режима после включения питания, мин, не более 5 Индикация Тип индикатора 1-строчный светодиодный Диапазон отображаемых значений -9999…0…9999 или 0…9999 Период обновления результатов измерения, с, не более 1,1 Аналоговые выходы (модификация К) Количество 1 Тип (выбирается при заказе) 4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5мА 0-5 В, 1-5 В или 0-10 В Сопротивление нагрузки:   - для выходов типа 4-20 мА, 0-20 мА, Ом, не более 350 - для выходов типа 0-5 мА, Ом, не более 1400 - для выходов типа 0-5 В, 1-5 В, кОм, не менее 20 - для выходов типа 0-10 В, кОм, не менее 20 Порт RS-485 (модификация К, модификация S) Протокол связи Modbus RTU Скорость обмена, бод 2400, 4800, 9600, 19200 (уставки) Формат данных 8 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки) Релейные выходы (модификация S) Количество реле 2 Нагрузка выхода 5 А; ~250 В/ ~/= 30В; Контакт реле Нормально разомкнутый или переключающий(5) Дискретные входы (модификация S) Тип входа Для подключения «сухого контакта» (внутреннее питание) Количество 4 Напряжение на разомкнутом входе ~/= 4мА Ток замкнутого входа 4 мА Изоляция Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100 Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:   - питание – входы 2 - питание – выходы 2 - входы – выходы 1 Климатические условия Эксплуатация /      транспортирование и хранение Температура окружающего воздуха, °С: -10…+50 / -50…+80 -40…+70 / -50…+80 Относительная влажность, % 93 при +35 °С,      без конденсации влаги Высота над уровнем моря, м, не более 2500 Размеры и масса Габаритные размеры передней панели, мм По таблице 2 Габаритная длина, мм По таблице 2 Вырез в щите, мм По таблице 2 Масса прибора, кг, не более По таблице 2 (1)Номинальное значение входного напряжения (тока) прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных). (2)Для измерения напряжения постоянного тока больше 500В используется модификация PZ195U, работающая с внешним добавочным сопротивлением. (3)Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе. (4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе. (5)Нормально разомкнутый контакт поставляется по умолчанию, переключающий контакт – по специальному заказу. Характеристики: Производство Китай Артикул 44938
