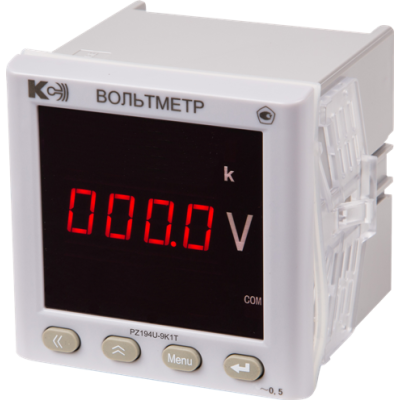

PZ194U-9K1T Вольтметры одноканальные 1RS-485/1AO (лицевая панель 96х96 мм)

Купить Вольтметры PZ194U-9K1T Вольтметры одноканальные 1RS-485/1AO (лицевая панель 96х96 мм) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Особенности: Класс точности 0,2 или 0,5 Цифровой интерфейс: в зависимости от модификации до двух портов RS-485 (протокол Modbus RTU или протокол ГОСТ Р МЭК 60870-5-101-2006), порт Ethernet (протокол ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP) Аналоговые выходы: до четырех (в зависимости от модификации) Релейные выходы: до трех (в зависимости от модификации) Дискретные входы: до девяти (в зависимости от модификации) Четыре кнопки на лицевой панели для просмотра на индикаторе измеряемых величин и настройки прибора (вход в меню настройки защищен паролем). Так же настройка возможна при помощи программы iPMS Сервисная программа iPMS для настройки и юстировки приборов, просмотра и накопления результатов измерений Настройка диапазона показаний прибора с учетом примененного на его входе измерительного трансформатора, шунта, добавочного сопротивления Тип индикатора: 1 или 3-строчный светодиодный индикатор (высота цифры до 20 мм) у приборов щитового исполнения; 3-строчный ЖК-индикатор у приборов исполнения на DIN-рейку Визуальная индикация перегрузки  Цвет светодиодного индикатора: красный, зеленый или желтый  Степень защиты щитовых приборов по передней панели - IP66, по корпусу - IP40; степень защиты приборов исполнения на DIN-рейку - IP40 Надежное крепление щитового прибора с помощью металлических скоб Климатические условия: рабочий диапазон температур - от -40°С до +70°С; относительная влажность - до 95% при 35°С Межповерочный интервал – 10 лет Гарантийный срок службы – 5 лет Средний срок службы - 30 лет Средняя наработка на отказ - 220 тыс. часов Основные технические характеристики вольтметров Характеристика / Параметр Описание / Значение Номинальное значение измеряемого напряжения переменного тока PZ194U, Uн В 50; 100; 150; 220; 380; 500(1) Номинальное значение измеряемого напряжения постоянного тока PZ195U, Uн мВ 75(1) В 50; 100; 150; 200; 250; 300; 500(1) (2) Номинальный входной ток модификации вольтметра PZ195U, предназначенного для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн мА 5 Погрешность измерения % ± 0,5; ± 0,2 Диапазон измеряемых сигналов для PZ194U (0,05...1,2)•Uн для PZ195U прямого включения (0,005...1,2)•Uн или ±(0,005...1,2)•Uн(3) для PZ195U, работающих с добавочным сопротивлением (0,005...1,2)•Iн или ±(0,005...1,2)•Iн(3) Диапазон входного напряжения переменного тока в режиме измерения частоты для PZ194U (0,3...1,2)•Uн Диапазон частот основной гармоники входного сигнала для PZ194U, Гц от 45 до 65 Допустимая перегрузка на измерительном(-ых) входе(-ах) напряжения для PZ194U 2•Uн(4) для PZ195U 2•Uн Напряжение питания(3) В ~80-270, 45-55 Гц или =80-270 =19-50 Мощность, потребляемая от источника питания, не более ВА 5 Сопротивление измерительного входа напряжения, не менее МОм 1 Период обновления результатов измерений сек 1 Количество каналов измерения 1 или 3 Схема подключения 3-фазного вольтметра 3-фазная 3-проводная или 3-фазная 4-проводная Аналоговые выходы PZ194U тока, мА 4-20, 0-20; 0-5 Аналоговые выходы PZ195U тока, мА 4-20, 0-20, 4-12-20; 0-5; ± 5 Порт RS-485 протокол Modbus RTU или 101(5); скорость передачи до 19200 бит/с Дискретные входы 4 входа с внутренним питанием =24В («сухой контакт») Релейные выходы 2 или 3 выхода, ~250В/5А, =30В/5А (1) Номинальное значение выбирается при заказе. Возможно изготовление с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных). (2) Для измерения напряжения постоянного тока 500 В и выше используется модификация вольтметра PZ195U,    работающая с внешним добавочным сопротивлением.(3) Варианты исполнения.(4) Для приборов с номинальным напряжением 380 В перегрузка 1,5•Uн.(5) Возможность программного переключения протокола в меню настройки по специальному заказу. Стандартное   исполнение - протокол Modbus RTU. Структура условного обозначения модификаций вольтметров (1) Возможны модификации с иными параметрами. Такие модификации согласуются при заказе.(2) Указывается для 3-фазного вольтметра. (3) Указывается при наличии аналогового(-ых) выхода(-ов). (4) Для вольтметра переменного тока, подключаемого к измеряемой цепи непосредственно (без измерительного трансформатора), указать номинальное напряжение, например, 380В. Для вольтметра переменного тока, подключаемого к измеряемой цепи через измерительный трансформатор, указать коэффициент трансформации, например, 110000В/100В. В числителе - номинальное напряжение первичной цепи трансформатора (номинальное показание прибора), в знаменателе номинальное напряжение вторичной цепи трансформатора (номинальное напряжение прибора). Для вольтметра постоянного тока, подключаемого к измеряемой цепи непосредственно, указать номинальное напряжение, например, 500В. Для вольтметра постоянного тока, работающего с внешним добавочным сопротивлением, указать параметры сопротивления, например, 3000В/5мА. В числителе - номинальное напряжение добавочного сопротивления (номинальное показание прибора), в знаменателе - номинальный ток добавочного сопротивления (номинальный ток на входе прибора). Номинальное показание прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора. Это позволяет настраивать вольтметр переменного тока для работы с трансформаторами с разным номинальным напряжением первичной цепи, и позволяет вольтметр постоянного тока, работающий с дополнительным сопротивлением, настраивать для работы с сопротивлениями с разным номинальным напряжением. В отличие от номинального показания прибора (значение, указанное в числителе дроби) номинальное значение входного сигнала прибора (значение, указанное в знаменателе дроби) изменению не подлежит. (5) Только для трехканальных вольтметров. (6) Светодиодный индикатор однострочный - для одноканальных вольтметров переменного и постоянного тока, трехстрочный - для 3-фазных вольтметров переменного тока. (7) Корпус типа 2 - щитовой прибор с передней панелью 120х120 мм, корпус типа 9 - щитовой прибор с передней панелью 96х96 мм. Пример оформления заказа Вольтметр PZ194U-9K1T - 00101 - 110000/100В - 4...20мA - К - 0,5 Одноканальный щитовой вольтметр в корпусе типа 9 (передняя панель 96х96 мм) с номинальным входным напряжением 100 В и трансформацией по напряжению 110000/100, аналоговым выходом 4-20мА и портом RS-485, питание ~/= 80...270 В, цвет индикатора красный, погрешность измерения 0,5%. Характеристики: Производство Россия Артикул 44808
