PYF-044BE/2

Описание

Купить Заказные позиции PYF-044BE/2 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

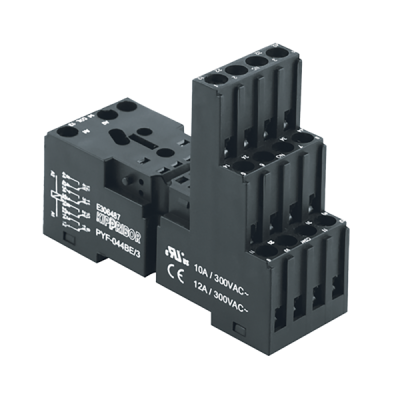

Монтажные колодки KIPPRIBOR PYF-044 и PYF-144 предназначены для установки на стандартную DIN-рейку или плоскость 4-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка (для всех колодок, кроме одноярусной PYF-044BE. Дополнительно можно приобрести модуль LED-индикации LM-EN или LM-CF и пластмассовый удерживающий зажим BS-4/36P для фиксации промежуточных реле высотой 36 мм.

Схема подключения

PYF-044BE

PYF-044BE/2 (черная)

PYF-044BE/2BL (голубая)

PYF-044BE/2WH (белая)

Описание

Монтажная колодка с винтовыми клеммами

2-ярусная монтажная колодка с винтовыми клеммами



Габаритные размеры

Цоколевка

Номинальный ток и напряжение коммутации

10 А при 300 VAC

12 А при 300 VAC

Возможные варианты упаковки

- картонная коробка (10 шт. / 650 г)

- транспортная коробка (280 шт. / 18 кг)

- картонная коробка (10 шт. / 650 г)

- транспортная коробка (280 шт. / 24 кг)





Схема подключения

PYF-044BE/3

PYF-044BE/3WH (белая)

PYF-144BE/3

Описание

3-ярусная монтажная колодка с винтовыми клеммами

3-ярусная монтажная колодка с самозажимными клеммами Габаритные размеры

Цоколевка

Номинальный ток и напряжение коммутации

12 А при 300 VAC

Возможные варианты упаковки

- картонная коробка (10 шт. / 850 г)

- транспортная коробка (280 шт. / 18 кг)

- картонная коробка (10 шт. / 850 г)

- транспортная коробка (280 шт. / 18 кг)

- картонная коробка (10 шт. / 950 г)



Устанавливаемые реле

Производитель

Серия реле

KIPPRIBOR

RP

Schneider Electric

RXM4

Finder

55.34

Relpol

R4

Omron

MY4

Phoenix Contact

REL-MR-…21НС (2-контактные реле), REL-IR/…4х21AU (4-контактные реле)

Goodsky

RE

Siemens

3TH40 04-ххх, 3TH40 13-ххх, 3TH40 22-ххх, 3TH40 31-ххх, 3TH40 40-ххх

Idec

RU4S/RU2S, RY4S/RY42S

TDM Electric

РЭП-21

ИЭК

РЭК78/4

ЭКФ

RP-22-4

SHRACK

PT

ABB

CR-M

Дополнительные элементы Зажим пластмассовый удерживающий. BS-4/36P Модуль LED-индикации Аксессуары для монтажных колодок KIPPRIBOR PYF-044BE и PYF-144BE

Зажим пластмассовый удерживающий

Модуль LED-индикации

Применяется для фиксации реле и защиты от выпадения в условиях вибрации Предназначен для индикации работы реле

BS 4/36P (WH)

Высота устанавливаемого реле 36 мм

LM-EN230.R LM-CF24.G

Модели совместимых колодок KIPPRIBOR:

PYF-044 PYF-144
