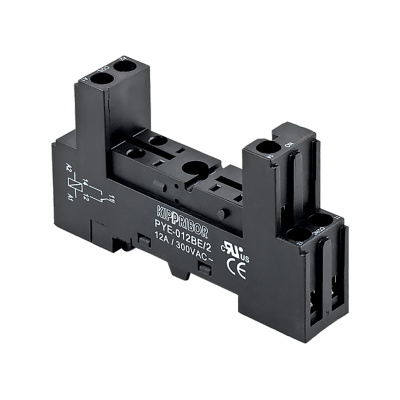

PYF-012BE/2

Описание

Купить Промежуточные реле PYF-012BE/2 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Предназначены для установки на DIN-рейку 1-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.

Схема подключения

PYF-012BE/2

PYF-012BE/3

PYF-013BE/3

Описание 2-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с винтовыми клеммами Габаритные размеры Цоколевка Номинальный ток и напряжение коммутации 12 А при 300 VAC Возможные варианты упаковки

- картонная коробка

(20 шт. / 920 г)

- картонная коробка

(20 шт. / 900 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-012BE/2, PYF-012BE/3, PYF-112BE/3 Производитель Серия реле Schneider Electric RSB Finder 40.31 Relpol RM85 Omron G2R1 Phoenix Contact REL-MR-…21НС Goodsky MI-SH Idec RJ SHRACK RT1 ABB CR-P Монтажные колодки KIPPRIBOR PYF-022, PYF-122 для 2-контактных промежуточных реле

Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.



Схема подключения

PYF-022BE/2 (черная)

PYF-022BE/2WH (белая)

PYF-022BE/2BL (голубая)



PYF-022BE/3



PYF-122BE/3

Описание 2-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с винтовыми клеммами 3-ярусная монтажная колодка с самозажимными клеммами Габаритные размеры Цоколевка Номинальный ток и напряжение коммутации 12 А при 300 VAC Возможные варианты упаковки

- картонная коробка (20 шт. / 775 г)

- транспортная коробка (400 шт. / 15,5 кг)

- картонная коробка (20 шт. / 900 г)

- транспортная коробка (320 шт. / 15,7 кг)

- картонная коробка (20 шт. / 2160 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-022BE/2, PYF-022BE/3, PYF-122BE/3 Производитель Серия реле KIPPRIBOR MR Schneider Electric RSB Finder 40.52 Relpol RM84 Omron G2R2 Phoenix Contact REL-MR-…21-21 Goodsky EMI-SS Idec RQ SHRACK RT1 ABB CR-P Аксессуары для монтажных колодок KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE и PYF-122BE

Зажим пластмассовый удерживающий

Применяется для фиксации реле и защиты от выпадения в условиях вибрации

BS 2/15P

Высота устанавливаемого реле 15 мм

BS 2/25P

Высота устанавливаемого реле 25 мм

BS 2/33 P

Высота устанавливаемого реле 33 мм

Модели совместимых колодок KIPPRIBOR:

PYF-012 PYF-022 PYF-122

Модели совместимых колодок KIPPRIBOR:

PYF-012 PYF-022 PYF-122

Модели совместимых колодок: PYF-013

Модуль LED-индикации

Предназначен для индикации и защиты работы реле

LM-EN230.R

LM-FQ230.R

LM-CF24.G
