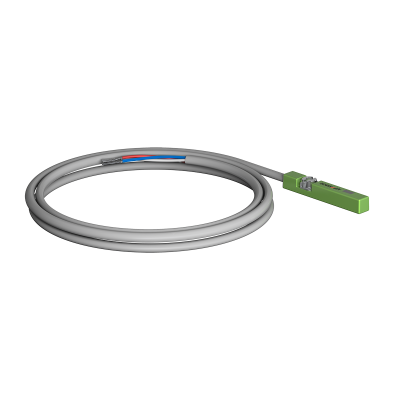

LM50-34.R1.U6.K

Описание

Купить Бесконтактные датчики LM50-34.R1.U6.K оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.

Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.

Датчики KIPPRIBOR серии LM50 применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.

Датчики KIPPRIBOR серии LM50 подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.

Особенности магнитных датчиков KIPPRIBOR LM50

Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом. Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение. Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков. Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании. Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях. Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки. Принцип действия магнитных датчиков KIPPRIBOR серии LM50

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику чувствительный элемент реагирует на магнитное поле, и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.

Применение магнитных датчиков KIPPRIBOR серии LM50

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги

Описание работы:

Контроллер подаёт команду «вниз» на пневмораспределитель. Пневмораспределитель срабатывает и впускает воздух в цилиндр. Поршень цилиндра опускается. Срабатывает датчик нижнего положения, и контроллер получает сигнал «Поршень в нижнем положении». Контроллер подаёт команду «вверх» на пневмораспределитель. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.

Достоинства и недостатки герконовых и магниторезистивных датчиков

Герконовые датчики

Магниторезистивные датчики

Достоинства:

Выше отключаемая мощность. Есть датчики с универсальным питанием (AC/DC). Широкий диапазон коммутируемого напряжения (до 240 В). Отсутствие токов утечки в выключенном состоянии.

Недостатки:

Ниже частота срабатывания. Подвержены механическому износу. Отсутствие встроенной защиты. Некоторые датчики требуют соблюдения полярности питания. Нет датчиков с разъёмом.

Достоинства:

«Умная» схема с автоопределением типа входа (PNP/NPN) Встроенная защита от обратной полярности и перенапряжения. Выше частота переключения. Отсутствует дребезг контактов. Не подвержены механическому износу. Лёгкое подключение и быстрая замена за счёт разъёмов M8 и EZ3.

Недостатки:

Ниже отключаемая мощность. Присутствует незначительный ток утечки в выключенном состоянии. Нет датчиков на переменное напряжение.
