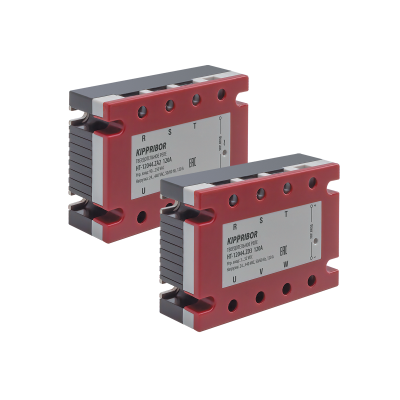

HT-1044.ZA2

Описание

Купить Твердотельные реле KIPPRIBOR HT-1044.ZA2 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Трехфазные ТТР серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.

Особенности управления и коммутации нагрузки Управляющий сигнал постоянного или переменного напряжения. Широкий диапазон управляющего сигнала: 3…32 VDC – для HT-xx44.ZD3 [M02] / 90…250 VAC – для HT-xx44.ZA2 [M02] . Тип нагрузки и рекомендуемые пределы тока коммутации: максимальный ток нагрузки от 10 до 120 А – для HT-xx44.ZD3 [M02] / от 10 до 80 А – для HT-xx44.ZA2 [M02] (в зависимости от модификации); резистивная нагрузка от 8 до 90 А – для HT-xx44.ZD3 [M02] / от 8 до 60 А – для HT-xx44.ZA2 [M02] (в зависимости от модификации). Широкий диапазон коммутируемого напряжения 24…440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации как однофазной, так и трехфазной нагрузки. Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: звезда; звезда с нейтралью; треугольник.

* – другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02]

Модификация ТТР

Рекомендуемый предельный ток резистивной нагрузки

Максимально допустимый ток резистивной нагрузки

HT-xx44.ZD3 [M02]

HT-1044.ZD3 [M02]

8 A

10 A

HT-2544.ZD3 [M02]

19 A

25 A

HT-4044.ZD3 [M02]

30 A

40 A

HT-6044.ZD3 [M02]

45 A

60 A

HT-8044.ZD3 [M02]

60 A

80 A

HT-10044.ZD3 [M02]

75 A

100 A

HT-12044.ZD3 [M02]

90 A

120 A

HT-xx44.ZA2 [M02]

HT-1044.ZА2 [M02]

8 A

10 A

HT-2544.ZА2 [M02]

19 A

25 A

HT-4044.ZА2 [M02]

30 A

40 A

HT-6044.ZА2 [M02]

45 A

60 A

HT-8044.ZА2 [M02]

60 A

80 A

HT-10044.ZА2 [M02]

75 A

100 A

HT-12044.ZА2 [M02]

90 A

120 A

Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02]

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.  Корпус ТТР HT-xx44.ZD3 [M02] и HT-xx44.ZA2 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
