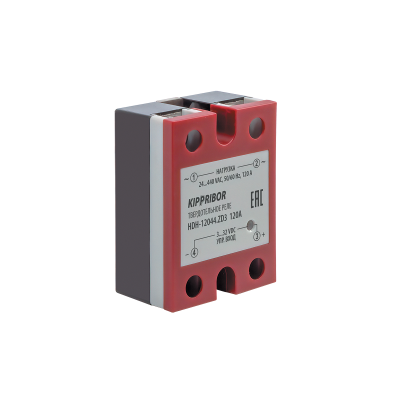

HDH-10044.ZD3

Описание

Купить Твердотельные реле KIPPRIBOR HDH-10044.ZD3 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Однофазные ТТР HDH-xx44.ZD3 [M02] – это серия твердотельных реле, разработанных специально для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки Широкий диапазон управляющего сигнала: 3…32 VDC. Тип нагрузки и рекомендуемые пределы тока коммутации: максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации); резистивная нагрузка от 45 до 90 А (в зависимости от модификации); индуктивная нагрузка от 6 до 12 А (в зависимости от модификации). Широкий диапазон коммутируемого напряжения 24…440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации как однофазной, так и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: звезда; звезда с нейтралью; треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZD3 [M02]

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HDH-6044.ZD3 [M02]

45 A

6 A

60 A

HDH-8044.ZD3 [M02]

60 A

8 A

80 A

HDH-10044.ZD3 [M02]

75 A

10 A

100 A

HDH-12044.ZD3 [M02]

90 A

12 A

120 A

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3 [M02]

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 [M02] применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*. Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки. Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке. Корпус ТТР HDH-xx44.ZD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
