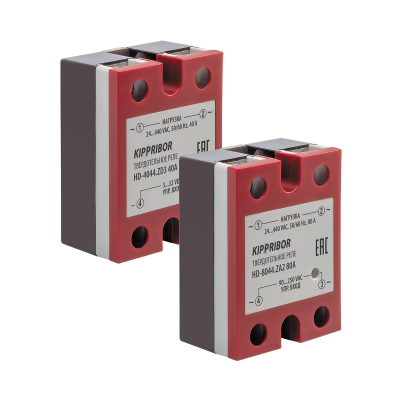

HD-1044.ZD3

Описание

Купить Твердотельные реле KIPPRIBOR HD-1044.ZD3 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Однофазные ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки Управляющий сигнал постоянного или переменного напряжения. Широкий диапазон управляющего сигнала: 3…32 VDC – для HD-xx44.ZD3 [M02] / 90…250 VAC – для HD-xx44.ZA2 [M02]. Тип нагрузки и рекомендуемые пределы тока коммутации: максимальный ток нагрузки от 10 до 40 А – для HD-xx44.ZD3 [M02] / от 10 до 80 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации). резистивная нагрузка от 8 до 30 А – для HD-xx44.ZD3 [M02] / от 8 до 60 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации); индуктивная нагрузка от 1 до 4 А – для HD-xx44.ZD3 [M02] / от 1 до 8 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации). Широкий диапазон коммутируемого напряжения 24…440 VAC. Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи. Высокое значение пикового напряжения 900 VAC (9 класс). Подходят для коммутации как однофазной, так и трехфазной нагрузки. Позволяют коммутировать трехфазную нагрузку с любой схемой включения: звезда; звезда с нейтралью; треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HD-хх44.ZD3 [M02]

HD-1044.ZD3 [M02]

8 A

1 A

10 A

HD-2544.ZD3 [M02]

19 A

2,5 A

25 A

HD-4044.ZD3 [M02]

30 A

4 A

40 A

HD-хх44.ZA2 [M02]

HD-1044.ZА2 [M02]

8 A

1 A

10 A

HD-2544.ZА2 [M02]

19 A

2,5 A

25 A

HD-4044.ZА2 [M02]

30 A

4 A

40 A

HD-6044.ZА2 [M02]

45 A

6 A

60 A

HD-8044.ZА2 [M02]

60 A

8 A

80 A

Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена. Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.  Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке. Корпус ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
