HD-1044.VA

Описание

Купить реле HD-1044.VA оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

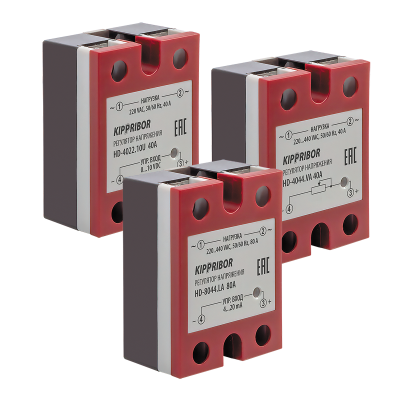

(KIPPRIBOR - реле тверд., Uнагр.=10...440VAC, 10А, упр.-перем.резист.)

Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.

Особенности управления и коммутации нагрузки Тип нагрузки и рекомендуемые пределы тока коммутации: для HD-xx44.VA [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации); для HD-xx22.10U [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации); для HD-xx44.LA [M02] резистивная нагрузка от 8 до 60 А (в зависимости от модификации). Типы управляющих сигналов: для HD-xx44.VA [M02] переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC; для HD-xx22.10U [M02] унифицированный сигнал напряжения 0…10 VDC; для HD-xx44.LA [M02] унифицированный токовый сигнал 4…20 мА. Максимальный диапазон регулирования напряжения: для HD-xx44.VA [M02] 10…440 VAC; для HD-xx22.10U [M02] 10…220 VAC; для HD-xx44.LA [M02] 10…440 VAC.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] Модификация ТТР Рекомендуемый предельный ток нагрузки Максимально допустимый ток нагрузки Резистивная нагрузка HD-хх44.VA[M02] HD-1044.VA [M02] 8 А 10 А HD-2544.VA [M02] 19 А 25 А HD-4044.VA [M02] 30 А 40 А HD-хх22.10U [M02] HD-1022.10U [M02] 8 А 10 А HD-2522.10U [M02] 19 А 25 А HD-4022.10U [M02] 30 А 40 А HD-хх44.LA [M02] HD-1044.LA [M02] 8 А 10 А HD-2544.LA [M02] 19 А 25 А HD-4044.LA [M02] 30 А 40 А HD-6044.LA [M02] 45 А 60 А HD-8044.LA [M02] 60 А 80 А Конструктивные особенности твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью. Симисторный силовой элемент – являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле. Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке. Корпуса ТТР HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания. Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
