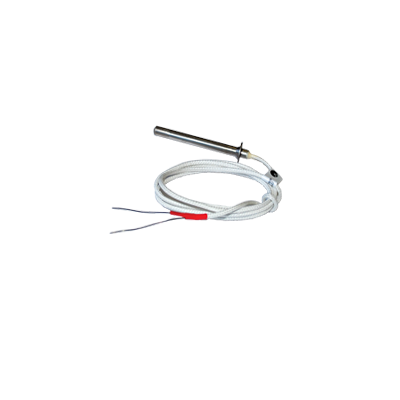

2ДТПL064-00.120/3.ЕХI-Т4

Описание

Купить Датчики температуры 2ДТПL064-00.120/3.ЕХI-Т4 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры на опасных объектах. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.

Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 ⁰С, установленной согласно ГОСТ 31610.0- 2019.

Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017.

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Exi

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011). Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений. Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

вероятность безотказной работы – не менее 0,95 за 16 000 час; средний срок службы – не менее 4 лет; гарантийный срок эксплуатации – 2 года.

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0Ex ia IIC T600°C Ga X

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1…Т6,

Т600

Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Ex ia IIIC T20080°C…T200600°C Da X Ех Знак соответствия стандартам взрывозащиты ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) IIIC Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт T20080°C…T200600°C Максимальная температура поверхности со слоем пыли толщиной 200 мм Da Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты Х Особые условия эксплуатации датчиков Параметры предельных состояний ДТПХ ХХ4 EXI Температурный класс/ максимальная температура поверхности Т6/80 °С Т5/95 °С Т4/130 °С Т3/195 °С Т2/290 °С Т1/440 °С 600 °С Максимальная температура поверхности и измеряемой среды 80 °С 95 °С 130 °С 195 °С 290 °С 440 °С 600 °С Температура окружающей среды 80 °С 90 °С 120 °С 175 °С Особые условия эксплуатации датчиков (знак Х в конце маркировки) Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности. Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя. Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной

части L*, мм

014

D = 5 мм

ДТПК, ДТПL латунь

(-40…+300 °C)

25

024

D = 8 мм

ДТПК, ДТПL сталь 12Х18Н10Т

(-40…+400 °С)

30

034

D = 5 мм

М = 8×1 мм**

ДТПК, ДТПL

латунь

(-40…+300 °С)

25

044

D = 8 мм

M = 12×1,5 мм**

ДТПК, ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)

30

054

D = 6 мм

М = 16×1,5 мм**

S = 22 мм, h = 9 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000





064

D = 8 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

074

D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

084

D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

094

D = 6 мм, D1 = 13 мм

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Подвижный штуцер

124

D = 6 мм

M = 16×1,5 мм**

S = 17 мм

10, 32, 40,

60, 80, 120,

160, 200, 250,

320, 400, 500

134

D = 8 мм

M = 20×1,5 мм**

S = 22 мм

144

D = 10 мм

M = 20×1,5 мм**

S = 22 мм

Подвижный штуцер

154

D = 10 мм

M = 20×1,5 мм**

S = 22 мм

194

D = 5 мм, D1 = 10 мм

60, 80, 100,

120, 160, 200,

250, 320

204

M = 10×1 мм**

S = 14 мм

ДТПК, ДТПL латунь

(-40…+400 °С)

40, 65

534

d = 4,5 мм

Под М4

ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ;

-40…+300 °C – c кабелем ДКТ;

−40…+400 °C c кабелем КТППЭ)





39

554

d = 5,5 мм

Под М5

39

564

d = 6,4 мм

Под М6

D = 19 мм

S = 0,5 мм

58

574

d = 8,4 мм

Под М8

D =22 мм

S=0,75 мм

61

584

d = 10,5 мм

Под М10

D = 26 мм

S = 0,75 мм

63

594

d = 13 мм

Под М12

D = 30 мм

S = 1,0 мм

71

644

D = 4,5 мм

М = 6×1 мм

S = 10 мм

ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)

13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154. С кабельным выводом из СФКЭ изготавливаются: Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094. Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4 Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диа
