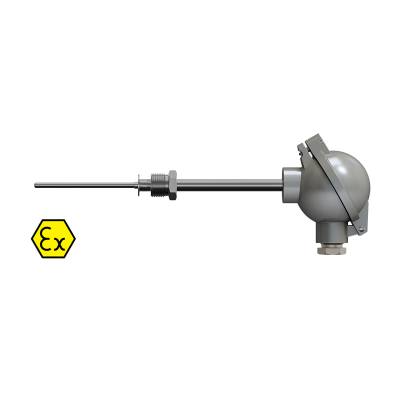

2ДТПК275Л-0915.500.1.ЕХI-Т1

Описание

Купить Датчики температуры 2ДТПК275Л-0915.500.1.ЕХI-Т1 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.

Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 °С, установленной согласно ГОСТ 31610.0- 2019.

Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017

Описание и устройство КТМС приведено в Справочной информации по термопарам.

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex i.

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами: выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010; ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений; ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0Ex ia IIC T600°C Ga X

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1…Т6,

Т600

Датчик может использоваться в температурных классах Т1…Т6 или Т600, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Ex ia IIIC T20080°C…T200600°C Da X Ех Знак соответствия стандартам взрывозащиты ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) IIIC Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт T20080°C…T200600°C Максимальная температура поверхности со слоем пыли толщиной 200 мм Da Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты Х Особые условия эксплуатации датчиков Показатели надежности

Вероятность безотказной работы

Температура применения, °С

Гарантийный срок эксплуатации

Средний срок службы, не менее

ДТПК и ДТПN на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

0,95 за 16 000 часов

+600...+900

2 года

4 года

0,95 за 8 000 часов

+900…+1100

1 год

2 года

Не нормируется

+1100...+1300

-

-

ДТПL на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

ДТПJ на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

0,95 за 16 000 часов

+600…+800

2 года

4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Параметры предельных состояний ДТПХ ХХ5EXI Температурный класс/ максимальная температура поверхности Т6/80°С Т5/95°С Т4/130°С Т3/195°С Т2/290°С Т1/440°С 600 °С Максимальная температура поверхности и измеряемой среды 80 °С 95 °С 130 °С 195 °С 290 °С 440 °С 600 °С Температура окружающей среды 80 °С 90 °С 120 °С



Особые условия эксплуатации датчиков (знак Х в конце маркировки)



Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности. Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя. Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей. Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

Конструктивное исполнение головки

Увеличенная (стандарт)

Материал головки

металлическая

Силумин

Модели

275, 285, 295, 365, 115–165, 225

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.

Конструктивные исполнения термопар на основе КТМС с коммутационной головкой с EXIA (модели ХХ5)

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

275

D = 3 мм

D = 4,5 мм

ДТПL

сталь 12Х18Н10Т (-40…+600 °С) диаметр КТМС 3,0 мм



ДТПK сталь AISI321 (-40 (0)…+800 °С)*** диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм



сталь AISI310 (-40 (0)…+900 °С) диаметр КТМС 4,5 мм



сталь AISI316 (-40 (0)…+900 °С)*** диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм



ДТПN сплав Nicrobell D (-40 (0)…+1250 °С) диаметр КТМС 4,5 мм



ДТПJ сталь AISI316 (-40…+600 °С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм

60...30000

кратно 10

Подвижный штуцер

285

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

Подвижный штуцер

295

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм



365

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 27 мм

115

D = 20 мм

Диаметр КТМС 3 мм, 4,5 мм

ДТПL

сталь 12Х18Н10Т (-40...+600 °С)

Диаметр КТМС 3,0 мм



ДТПK

сталь 12Х18Н10Т (−40 (0)...+800 °С)***

сталь 15Х25Т (−40 (0)...+1000 °С)***

сталь AISI316Ti (−40 (0)...+900 °С)***

сталь AISI 310 (−40 (0)...+1100 °С)***

сталь ХН45Ю (−40 (0)...+1100 °С)***

Диаметр КТМС 4,5 мм



ДТПN

сталь AISI310 (-40 (0)…+1100 °С)***

сталь ХН45Ю (-40 (0)...+1250 °С)***

Диаметр КТМС 4,5 мм





L1, L2:

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000



125

D = 20 мм

Диаметр КТМС 3 мм, 4,5 мм

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

135

D = 20 мм,

M = 27×2 мм**,

S = 32 мм

Диаметр КТМС 3 мм, 4,5 мм

225

D = 20 мм

Диаметр КТМС 4,5 мм

ДТПK

сталь ХН45Ю (-40 (0)...+1100 °С)***

Диаметр КТМС 4,5 мм



ДТПN

сталь ХН45Ю (-40 (0)...+1250 °С)***

Диаметр КТМС 4,5 мм

145

D = 12 мм,

D1 = 20 мм

Диаметр КТМС 4,5 мм



ДТПK корунд CER795 (-40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм



155

D = 20 мм,

D1 = 30 мм

Диаметр КТМС 4,5 мм

165

D = 20 мм,

D1 = 30 мм,

M = 27×2 мм**,

S = 32 мм

250, 320,

400, 500,
