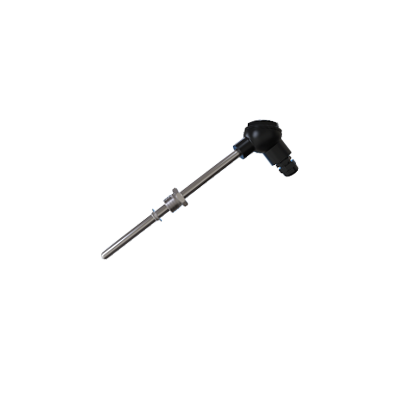

2ДТПК135-0914.500.1.ЕХI-Т3

Описание

Купить Датчики температуры 2ДТПК135-0914.500.1.ЕХI-Т3 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Описание и устройство КТМС приведено в Справочной информации по термопарам.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами: выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010; ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений; ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1…Т6

Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Показатели надежности

Вероятность безотказной работы

Температура применения, °С

Гарантийный срок эксплуатации

Средний срок службы, не менее

ДТПК и ДТПN на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

0,95 за 16 000 часов

+600...+900

2 года

4 года

0,95 за 8 000 часов

+900…+1100

1 год

2 года

Не нормируется

+1100...+1300

-

-

ДТПL на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

ДТПJ на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

0,95 за 16 000 часов

+600…+800

2 года

4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки) Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности. Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя. Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей. Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

Конструктивное исполнение головки

Увеличенная (стандарт)

Материал головки

пластмассовая

металлическая



Модели

275, 285, 295, 365

275, 285, 295, 365, 115–165, 225

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.

Конструктивные исполнения термопар на основе КТМС с коммутационной головкой с EXIA (модели ХХ5)

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

275

D = 3 мм

D = 4,5 мм

ДТПL

сталь 12Х18Н10Т (-40…+600 °С) диаметр КТМС 3,0 мм



ДТПK сталь AISI321 (-40 (0)…+800 °С)*** диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм



сталь AISI310 (-40 (0)…+900 °С) диаметр КТМС 4,5 мм



сталь AISI316 (-40 (0)…+900 °С)*** диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм



ДТПN сплав Nicrobell D (-40 (0)…+1250 °С) диаметр КТМС 4,5 мм



ДТПJ сталь AISI316 (-40…+600 °С) диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм

60...30000

кратно 10

Подвижный штуцер

285

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

Подвижный штуцер

295

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм



365

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 27 мм

115

D = 20 мм

Диаметр КТМС 3 мм, 4,5 мм

ДТПL

сталь 12Х18Н10Т (-40...+600 °С)

Диаметр КТМС 3,0 мм



ДТПK

сталь 12Х18Н10Т (−40 (0)...+800 °С)***

сталь 15Х25Т (−40 (0)...+1000 °С)***

сталь AISI316Ti (−40 (0)...+900 °С)***

сталь AISI 310 (−40 (0)...+1100 °С)***

сталь ХН45Ю (−40 (0)...+1100 °С)***

Диаметр КТМС 4,5 мм



ДТПN

сталь AISI310 (-40 (0)…+1100 °С)***

сталь ХН45Ю (-40 (0)...+1250 °С)***

Диаметр КТМС 4,5 мм





L1, L2:

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000



125

D = 20 мм

Диаметр КТМС 3 мм, 4,5 мм

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

135

D = 20 мм,

M = 27×2 мм**,

S = 32 мм

Диаметр КТМС 3 мм, 4,5 мм

225

D = 20 мм

Диаметр КТМС 4,5 мм

ДТПK

сталь ХН45Ю (-40 (0)...+1100 °С)***

Диаметр КТМС 4,5 мм



ДТПN

сталь ХН45Ю (-40 (0)...+1250 °С)***

Диаметр КТМС 4,5 мм

145

D = 12 мм,

D1 = 20 мм

Диаметр КТМС 4,5 мм



ДТПK корунд CER795 (-40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм ДТПN корунд CER795 (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм



155

D = 20 мм,

D1 = 30 мм

Диаметр КТМС 4,5 мм

165

D = 20 мм,

D1 = 30 мм,

M = 27×2 мм**,

S = 32 мм

250, 320,

400, 500,

630, 800,

1000, 1250,

1600

* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2. ** По спец. заказу возможно изготовление датчика с трубной резьбой. *** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

Для ДТП мод. 145, 155, 165: температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.
