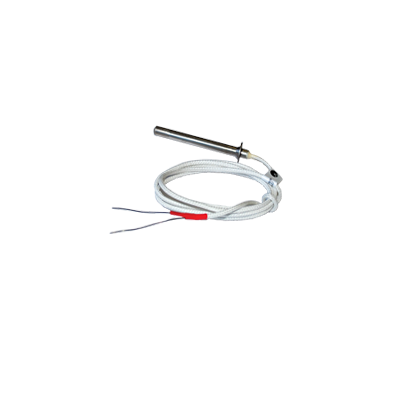

2ДТПК044-10.30/0,5

Описание

Купить Датчики температуры 2ДТПК044-10.30/0,5 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

ТХА (К) – для ДТПК ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

вероятность безотказной работы – не менее 0,95 за 16 000 час; средний срок службы – не менее 4 лет; гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

014

D = 5 мм

ДТПК, ДТПL латунь

(-40…+300 °C)

25

024

D = 8 мм

ДТПК, ДТПL сталь 12Х18Н10Т

(-40…+400 °С)

30

Накидная гайка

034

D = 5 мм

М = 8×1 мм**

ДТПК, ДТПL

латунь

(-40…+300 °С)

25

044

D = 8 мм

M = 12×1,5 мм**

ДТПК, ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)

30

054

D = 6 мм

М = 16×1,5 мм**

S = 22 мм, h = 9 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000













064

D = 8 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

074

D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

084

D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

094

D = 6 мм, D1 = 13 мм

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Подвижный штуцер

124

D = 6 мм

M = 16×1,5 мм**

S = 17 мм

10, 32, 40,

60, 80, 120,

160, 200, 250,

320, 400, 500







134

D = 8 мм

M = 20×1,5 мм**

S = 22 мм

144

D = 10 мм

M = 20×1,5 мм**

S = 22 мм

Подвижный штуцер

154

D = 10 мм

M = 20×1,5 мм**

S = 22 мм

194

D = 5 мм, D1 = 10 мм

60, 80, 100,

120, 160, 200,

250, 320

Накидная гайка

204

M = 10×1 мм**

S = 14 мм

ДТПК, ДТПL латунь

(-40…+400 °С)

40, 65

534

d = 4,5 мм

Под М4

ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ;

-40…+300 °C – c кабелем ДКТ;

−40…+400 °C c кабелем КТППЭ)





39

554

d = 5,5 мм

Под М5

39

564

d = 6,4 мм

Под М6

D = 19 мм

S = 0,5 мм

58

574

d = 8,4 мм

Под М8

D =22 мм

S=0,75 мм

61

584

d = 10,5 мм

Под М10

D = 26 мм

S = 0,75 мм

63

594

d = 13 мм

Под М12

D = 30 мм

S = 1,0 мм

71

644

D = 4,5 мм

М = 6×1 мм

S = 10 мм

ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)

13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154. С кабельным выводом из СФКЭ изготавливаются: Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094. Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4 Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

Изоляция нить К11С6

Красной термоусадочной трубкой помечен положительный электрод

 -40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

1 – термоэлектродная проволока

2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХА

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка



Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель



2 – количество жил

0, 5 – сечение жилы



Красный наконечник НШВИ установлен на положительный электрод.

-60…+250 °С

 3,0/4,5

1 – термоэлектродная проволока

2- стеклонить

3 – слюда

4 – стеклонить

5 – экран из нержваеющей стали

Кабель КТППЭ-ХА

Одножильный

Диаметр жил: 0,5 мм

Красной термоусадочной трубкой помечен положительный электрод -50…+400 °С 2,7/4,0 Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТL011-0,5

ДКТL011-0,7

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

Изоляция – нить К11С6

Красной термоусадочной трубкой помечен положительный электрод

 -40…+300 °С

1,8/2,0

2,0/2,8

1 – термоэлектродная проволока

2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХК

2×0,5

Многожильный

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка



Х – положительная жила, сплав хромель

К – отрицательная жила, сплав копель



2 – количество жил

0, 5 – сечение жилы



Красный наконечник НШВИ установлен на положительный электрод.

-60…+250 °С

 3,0/4,5

1 – термоэлектродная проволока

2- стеклонить

3 – слюда

4 – стеклонить

5 – экран из нержваеющей стали

Кабель КТППЭ-ХК

Одножильный

Диаметр жил: 0,5 мм

Красной термоусадочной трубкой помечен положительный электрод -50…+400 °С 2,7/4,0
