ШВ М16Х1,5.3

Описание

Купить Аксессуары к датчикам температуры ШВ М16Х1,5.3 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

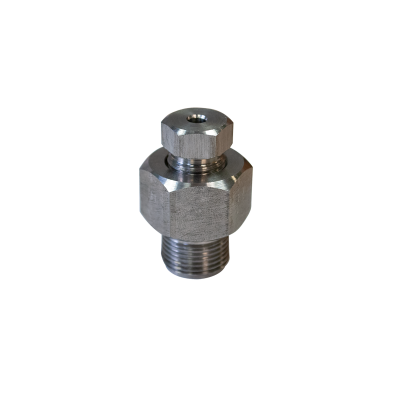

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Технические характеристики Одноразовое использование. Уплотнение «металл в металл», врезной металлический конус. Материал: нержавейка AISI 304. Максимальная рабочая температура: +600 °С. Максимальное рабочее давление 6,3 МПа. Чертеж штуцера с врезным конусом

Конструктивное исполнение штуцеров

Исполнение

L1, mm

L2, mm

M

d, mm

S1

S2

ШВ М8×1.4,5

37

8

М8×1

4,6

S22

S17

ШВ М8×1.3

37

8

М8×1

3,3

S22

S17

ШВ М10×1.4,5

39

10

М10×1

4,6

S22

S17

ШВ М10×1.3

39

10

М10×1

3,3

S22

S17

ШВ М10×1,5.4,5

39

10

М10×1,5

4,6

S22

S17

ШВ М10×1,5.3

39

10

М10×1,5

3,3

S22

S17

ШВ М12×1,5.4,5

41

12

М12×1,5

4,6

S22

S17

ШВ М12×1,5.3

41

12

М12×1,5

3,3

S22

S17

ШВ М16×1,5.4,5

42

12

М16×1,5

4,6

S22

S17

ШВ М16×1,5.3

41

12

М16×1,5

3,3

S22

S17

ШВ М20×1,5.4,5

47

16

М20×1,5

4,6

S27

S17

ШВ М20×1,5.3

44

14,5

М20×1,5

3,3

S27

S17

Избыточное давление в зависимости от температуры (ГОСТ 356-80)

Номинальное давление, МПа

Рабочее давление при наибольшей температуре среды, МПа

200 °С

300 °С

400 °С

480 °С

520 °С

560 °С

600 °С

6,3

6,3

5,4

4,8

4

3,7

3,2

2,8
