ЧЗ-ДТПХ135-2.1000.0.160

Описание

Купить Аксессуары к датчикам температуры ЧЗ-ДТПХ135-2.1000.0.160 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

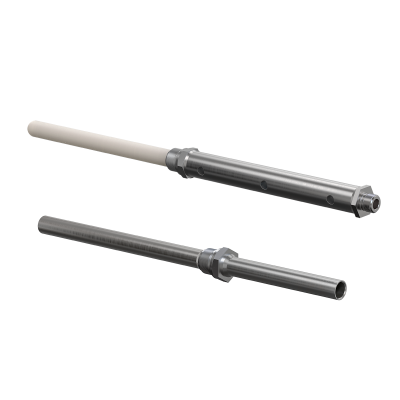

Чехлы защитные служат в качестве запасной защитной части для высокотемпературных датчиков ДТП моделей 125, 135, 225, 145, 155 и 165, так и вспомогательной при использования совместно с термопарными вставками ДТПХхх1 на основе КТМС.

Материал погружной части чехлов защитных моделей 125, 135 и 225 выполнен из жаростойких сталей и сплавов. ЧЗ защищает измерительную часть от физических и химических воздействий – удары, термоудары, абразивный износ, коррозия и т.д.

Если исключены удары чехла или термоудары, то рекомендуется использовать чехлы с керамической погружной частью моделей 145, 155 и 165. Керамика чехлов – корунд CER795 – твердая и газоплотная. Позволяет защитить вставляемую внутрь термопару от агрессивного воздействия внешней среды.

Таблица 1. Геометрические размеры чехлов защитных Конструктивное исполнение Модель Параметры Материал Длина L Длина l

ЧЗ-125

125 D = 20 мм

сталь 12Х18Н10Т

сталь15Х25Т

сталь AISI316Ti

сталь AISI 310

сталь ХН45Ю

250, 320, 400, 500, 630, 800, 1000, 1250



ЧЗ-135

135

D = 20 мм

M = 27×2 мм

S = 32 мм

160 мм

ЧЗ-225

225 D = 20 мм сталь ХН45Ю/12Х18Н10Т L/2

ЧЗ-145

145

D = 12 мм

D1 = 20 мм

корунд CER795/12Х18Н10Т

80 мм

при L = 320, 400, 500, 630

200 мм

при L = 800

400 мм

при L = 1000

650 мм

при L = 1250

ЧЗ-155

155

D = 20 мм,

D1 = 30 мм

ЧЗ-165

165

D = 20 мм

D1 = 30 мм

M = 27×2 мм

S = 32 мм

250 мм Таблица 2. Длина монтажной части L чехла защитного (ЧЗ) и соответствующая ему установочная длина монтажной части Lв термопарной вставки

Модель вставки

Длина монтажной части ЧЗ-ДТПхХХ5, мм

250

320

400

500

630

800

1000

1250

1600

2000

Установочная длина монтажной части Lв, мм

061 (как вставка в ДТПХ125, 225)

245

315

395

495

625

795

995

1245

1595

1995

071 (как вставка в ДТПХ135)

408

478

558

658

788

958

1158

1408

1758

2158

081 (как вставка в ДТПХ145)

274

344

424

524

654

824

1024

1274

1624

2024

091 (как вставка в ДТПХ155)

279

349

429

529

659

829

1029

1279

1629

2029

101(как вставка в ДТПХ165)

524

594

674

774

904

1074

1274

1524

1874

2274

Пример: при монтировании вставки в чехол защитный ЧЗ-ДТПК125-0.630 необходима вставка ДТПК061 длиной Lв = 625 мм.

Таблица 3. Дополнительные аксессуары

Внешний вид

Характеристики

Заказать

Коммутационная головка

для термодатчиков

Максимальный диаметр колодки: 42 мм Расстояние между крепежными отверстиями: 33 мм Количество крепежных отверстий: 4 Присоединение защитной арматуры для датчика: резьба внутренняя М20×1,5 Присоединение кабеля: кабельный ввод М20×1,5 Материал корпуса: алюминиевый сплав Рабочая температура корпуса: −40...+300 °C Материал уплотнений: резина NBR Рабочая температура уплотнений: −40...+100 °C Степень пылевлагозащиты: IP65 Головка датчика NAA-B-М20 заказать

Керамическая колодка

в коммутационную головку

Диаметр колодки: 42 мм Материал колодки: тальковый фарфор Расстояние между крепежными отверстиями: 33 мм Количество клемм: 2 шт. Материал клемм: никелированная медь Количество винтов: 2 шт. Материал винта: нержавеющая сталь

Керамический клеммник D42

заказать Инфографика последовательности подключения Последовательность подключения с керамическим чехлом Последовательность подключения с металлическим чехлом
