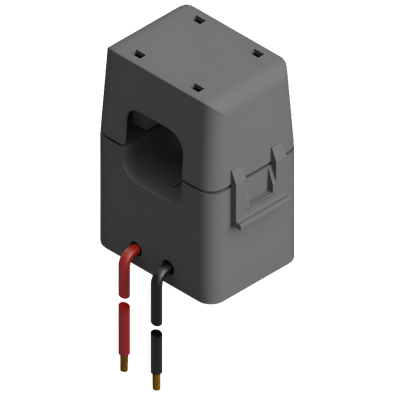

ТРП-0,66-3/24-1-200А/5А-У3 Трансформатор тока

Купить Трансформаторы тока ТРП-0,66-3/24-1-200А/5А-У3 Трансформатор тока оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Особенности модификации ТРП-0,66-3/24-1-200А/5А-У3 Компактный разъемный трансформатор размером 57×69×37 мм оснащен проходным отверстием 24×25 мм. Номинальный первичный ток составляет 200 А, вторичный — 5 А, класс точности — 1. Прибор рассчитан на работу при температуре от −45 до +55 °С и влажности до 95%.  Средний срок службы — не менее 25 лет.  Масса — не более 0,3 кг.  Степень защиты — IP20, климатическое исполнение — У3. Метрологические характеристики трансформаторов ТРП-0,66-3 Модификация Номинальный первичный ток, А Класс точности, % Номинальный вторичный ток, А ТРП-0,66-3/16 200 1 5 ТРП-0,66-3/24 200 1 5 250 300 ТРП-0,66-3/36 200 1 5 300 400 500 0,5 ТРП-0,66-3/50 400 1 1,5 500 0,5S 600 800 1000 Основные технические характеристики трансформаторов ТРП-0,66-3 Наименование характеристики Значение Номинальное напряжение трансформатора, кВ 0,66 Наибольшее рабочее напряжение, кВ 0,72 Количество вторичных обмоток 1 Номинальная вторичная нагрузка с коэффициентом мощности  cos φ=0,8, не более В·А 1,5(1) ; 2,5(2) ; 5(3) ; 10(4); 20(5) Электрическая прочность изоляции, не менее кВ 3 Номинальная частота напряжения сети, Гц 50 Степень защиты корпуса по ГОСТ 14254-2015 IP20 Климатическое исполнение и категория по ГОСТ 15150-69 У3 Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % от +15 до +25 от 30 до 80 Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % от –45 до +55 95 при +35 °С Средняя наработка на отказ, ч, не менее 230 000 Средний срок службы, лет, не менее 25 Примечание: (1) Для диапазона номинального первичного тока 80-300А. (2) Для диапазона номинального первичного тока 350-600А. (3) Для диапазона номинального первичного тока 800-1500А. (4) Для диапазона номинального первичного тока 2000-2500А. (5) Для диапазона номинального первичного тока от 3000А. Габаритные размеры трансформаторов ТРП-0,66-3 Модификация трансформатора Габаритные размеры, мм (ширина×высота×глубина) Габаритные размеры отверстия, мм (ширина×высота) Диаметр отверстия, мм2 Масса не более, кг ТРП-0,66-3/16 51х65Х44 - 16 0,3 ТРП-0,66-3/24 57х69х37 24х25 - 0,3 ТРП-0,66-3/36 68х86х42 37х38 - 0,5 ТРП-0,66-3/50 97х119х60 52х51 - 1,1 Характеристики: Артикул 61011001 Класс точности 1 Номинальный вторичный ток 5 Номинальный первичный ток 200 ТРП-0,66-3/24-3-100А/5А-У3 Трансформатор тока Артикул 61011005 ТРП-0,66-3/24-1-200А/5А-У3-М Трансформатор тока Артикул 61011004 ТРП-0,66-3/24-1-300А/5А-У3 Трансформатор тока Артикул 61012002
