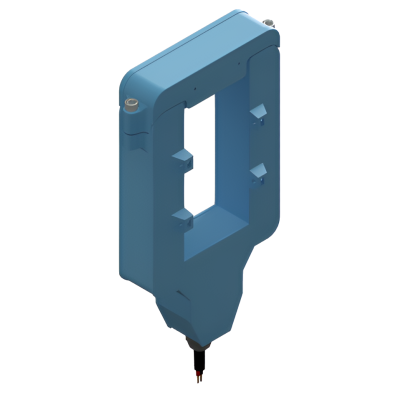

ТРП-0,66-2/162-0,5S-1500А/5А-У1 Трансформатор тока влагозащищённый

Купить Трансформаторы тока ТРП-0,66-2/162-0,5S-1500А/5А-У1 Трансформатор тока влагозащищённый оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Метрологические характеристики трансформаторов ТРП-0,66-2 Модификация Номинальный первичный ток, А Класс точности, % Номинальный вторичный ток, А ТРП-0,66-2/30 100 1; 5 0,5S 200 300 350 400 ТРП-0,66-2/40 100 5 1 200 300 400 0,5 500 0,5S 600 ТРП-0,66-2/68 600 5 0,5 800 1000 0,5 1200 1500 ТРП-0,66-2/162 1000 5 0,5S 1200 1500 2000 Основные технические характеристики трансформаторов ТРП-0,66-2 Наименование характеристики Значение Номинальное напряжение трансформатора, кВ 0,66 Наибольшее рабочее напряжение, кВ 0,72 Количество вторичных обмоток 1 Номинальная вторичная нагрузка с коэффициентом мощности  cos φ=0,8, не более В·А 1,5(1) ; 2,5(2) ; 5(3) ; 10(4); 20(5) Электрическая прочность изоляции, не менее кВ 3 Номинальная частота напряжения сети, Гц 50 Степень защиты корпуса по ГОСТ 14254-2015 IP67 Климатическое исполнение и категория по ГОСТ 15150-69 У1 Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % от +15 до +25 от 30 до 80 Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % от –45 до +70 95 при +35 °С Средняя наработка на отказ, ч, не менее 230 000 Средний срок службы, лет, не менее 25 Примечание: (1) Для диапазона номинального первичного тока 80-300А.(2) Для диапазона номинального первичного тока 350-600А.(3) Для диапазона номинального первичного тока 800-1500А.(4) Для диапазона номинального первичного тока 2000-2500А.(5) Для диапазона номинального первичного тока от 3000А. Габаритные размеры трансформаторов ТРП-0,66-2 Модификация трансформатора Габаритные размеры, мм (ширина×высота×глубина) Габаритные размеры отверстия, мм (ширина×высота) Диаметр отверстия, мм2 Масса не более, кг ТРП-0,66-2/30 102х106х53 - 31 1,8 ТРП-0,66-2/40 143х166х70 40х41 - 2,2 ТРП-0,66-2/68 203х203х62 61х87 - 3 ТРП-0,66-2/162 187х327х55 81х162 - 3   Характеристики: Артикул 61004003 Класс точности 0,5S Номинальный вторичный ток 5 Номинальный первичный ток 1500
