СТЕРЖЕНЬ 0,15

Купить Датчики уровня СТЕРЖЕНЬ 0,15 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Отличительные особенности 1-, 3- и 4-электродные исполнения. Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4). Рабочая температура до 240 °С (ДС.ПВТ). Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304. Гигиенический (пищевой) сертификат.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

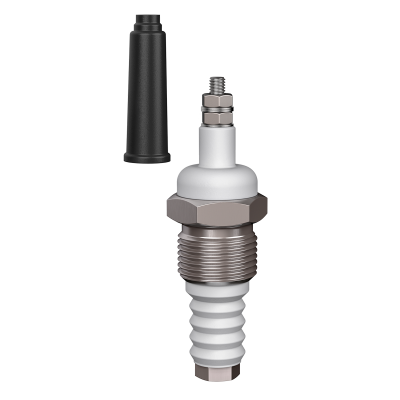

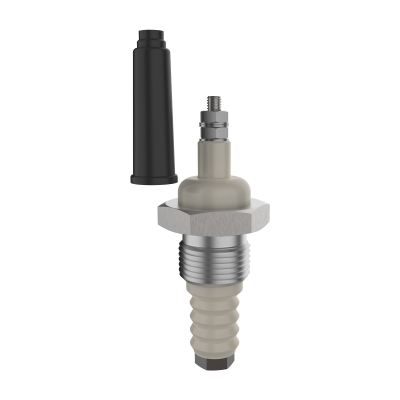

Модификации кондуктометрических датчиков уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

Модификация

ДС.ПВТ

ДС.П

ДС.П.3

ДС.ПВТ.4

Рабочее давление

2,5 МПа

-

-

1 МПа

Рабочая температура

240 °С

100 °С

70 °С

80 °С

Количество электродов 1 3 4 Стержни (электроды) для кондуктометрических датчиков уровня Стержень Стержень с адаптером

Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия Пример применения (металлический резервуар): вертикальный монтаж Пример применения (металлический резервуар): горизонтальный монтаж

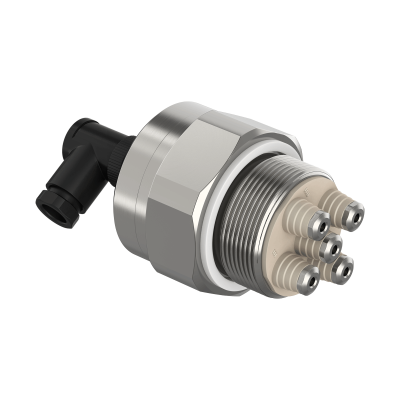

Датчик уровня кондуктометрический ДС.ПВТ.5 предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.), неагрессивных к материалу датчика.

Отличительные особенности 5-электродное исполнение позволяет экономично реализовать многоуровневый контроль. Подходят для контроля уровня жидкости, находящейся под давлением до 2.5 МПа. Широкий диапазон температуры рабочей среды: от -40 до +130 °С. Совместимость со стержнями М3 и М4*. Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304. Удобное электрическое подключение посредством компактного разъёма М12. Гигиенический (пищевой) сертификат.

*Электроды (стержни) М3, M4 для датчика в комплект поставки не входят и приобретаются по отдельному заказу.

Стержни (электроды) для кондуктометрических датчиков уровня Стержень Стержень с адаптером

Стержни М3 выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержни М4 выпускаются в исполнениях: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 1,95 с адаптером / 2 / 2,5 / 3 м.

Стержень с адаптером позволяет увеличивать длину электродов. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется между сигнальными электродами, установленными на необходимом уровне, и общим, расположенным в центре датчика. При достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает сигнальный электрод датчика на общий электрод, вызывая в цепи датчика электрический ток.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов, соответственно и число измеряемых уровней, можно увеличить до пяти, при условии, что общим электродом будет служить стенка резервуара.

Элементы конструкции датчика:

1 – корпус;

2 – угловой разъем М12;

3 – электрод сигнальный (4 шт.);

4 – электрод общий;

5 – держатель электродов.

Пример монтажа датчика
