СПОТ-07.К

Купить Для ГВС, отопления, вентиляции и котельных СПОТ-07.К оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

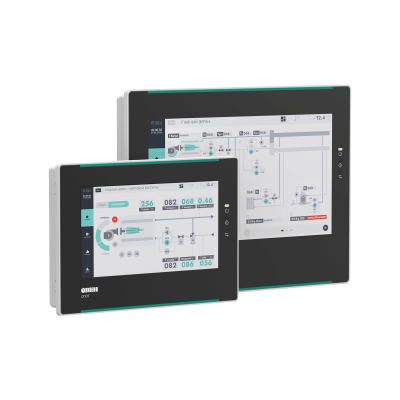

СПОТ – специализированная панель оператора, предназначенная для работы с контроллерами КТР-121 и ТРМ1032М. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.

СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.

Преимущества  b {font-size: 17px;}.small_screen{display: block;}.menu { display:inline-block; width: 400px;min-height: 150px;max-width: 90%; margin: 10px; padding: 5px;vertical-align: top; border-radius: 3px;font-family: roboto; }.menu_text, .menu_text2, .menu_img{display: inline-table;vertical-align: middle;}.menu_img{ float:left; text-align: center; }.menu_text {width: 70%;font-size: 14px; color: #009999;font-family: roboto; line-height: 1.2em;padding-top: 10px;text-align: left;}.menu_text2 {padding-left: 10px;font-size: 14px;text-align: left;font-weight: 300; } Готовая визуализация без программирования Интерфейс панели адаптирован для работы с КТР-121 или ТРМ1032М. Готовое решение позволяет быстро ввести устройство в эксплуатацию, экономя время и ресурсы на разработку дизайна и программирование. Быстрый ввод в эксплуатацию Панель готова к работе сразу после подключения. СПОТ адаптирует визуализацию под подключенную группу приборов и дает возможность настраивать их с панели – без необходимости конфигурировать каждый контроллер отдельно. Расширение функциональных возможностей контроллера СПОТ дополняет КТР-121 и ТРМ1032М расширенными архивами аварий, логами параметров и записью действий оператора. Построение графиков облегчает настройку ПИД-регуляторов и повышает эффективность эксплуатации. RS-485 и Ethernet для диспетчеризации Два интерфейса RS-485 и один Ethernet позволяют подключать приборы к панели и интегрировать в SCADA, облачные сервисы и другие системы верхнего уровня для удалённого мониторинга и управления. Пример применения

Обратите внимание: в текущей версии СПОТ поддерживает подключение одной панели на объект. Работа нескольких панелей в одной системе будет доступна в следующих обновлениях.

Интерфейсы и адреса для подключения ведомых устройств

RS-485 Master на панели предназначен для подключения контроллеров КТР-121 или ТРМ1032М, RS-485 Slave и Ethernet предназначены для организации диспетчеризации (прямое подключение к OwenCloud по Ethernet не поддерживается)

Модификация прибора

Интерфейс на приборе для подключения панели

Допустимые адреса устройств в сети

КТР-121

КТР-121.01.10

RS-485(2)

8, 16, 24, 32 (до 4 устройств)

КТР-121.02.Х

RS-485(1)

40 (одно устройство)

КТР-121.03.Х

RS-485(2)

48, 56 (до 2 устройств)

ТРМ1032М

ТРМ1032М-01.Х, ТРМ1032М-02.Х

RS-485(2)

16, 24, 32, 40 (до 4 устройств)

ТРМ1032М-11.Х, ТРМ1032М-12.Х

RS-485(1)

8 (одно устройство)
