САУ-У.Д

Описание

Купить Датчики уровня САУ-У.Д оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

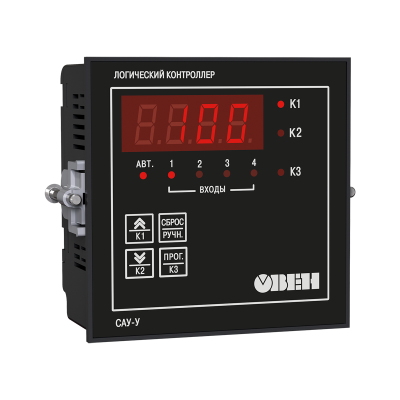

Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е, САУ-М2).

Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).

Основные преимущества контроллера для управления насосом ОВЕН САУ-У Простая настройка прибора с лицевой панели. Возможность инвертирования сигнала с датчиков Универсальный источник питания: 220 В переменного тока или 24 В постоянного Питание кондуктометрических датчиков переменным напряжением Возможность ручного управления Функциональная схема

Алгоритмы работы САУ-У

№ алгоритма

Описание

алгоритма

Схема

подключения

График

работы прибора

01

Для одного резервуара и одного насоса, работающего с гистерезисом

02

Для одного резервуара и одного насоса, работающего без гистерезиса

06

Для трех резервуаров и трех насосов

11

Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов

13

Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов

15

Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса

12

Для одного резервуара и двух насосов, работающих на заполнение

16

Для одного резервуара и двух насосов, работающих на осушение

14

Для одной магистрали и трех насосов, работающих поочередно парами

17

Для одной магистрали и трех насосов, работающих поочередно

18

Для одного резервуара и двух насосов с контрольной емкостью

20

Для двух резервуаров и одного насоса, работающего на долив

Схема для алгоритма 20 с защитным отключением насоса М1
