РТР039

Описание

Купить Твердотельные реле KIPPRIBOR РТР039 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.

Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.

Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.

Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.

Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

Технические характеристики радиаторов KIPPRIBOR

Модификация

Фото

Чертеж

Габаритные размеры

(ДхШхВ мм) / Вес

Тепловое сопротивление, RthSA °C/Вт

Количество радиаторов в упаковке

РТР052

100×48×77 мм

310 г/шт.

1,96

1 шт.

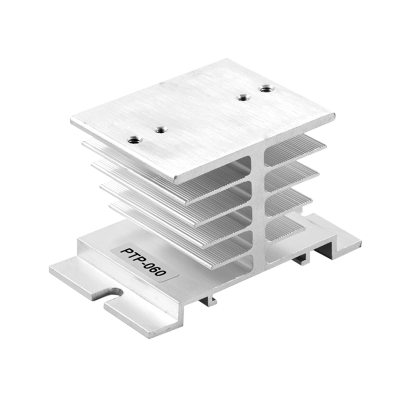

РТР060

80×50×50 мм

135 г/шт.

2,19

1 шт.

РТР061.1

144×67×50 мм

245 г/шт.

1,49

1 шт.

РТР062.1

144×110×50 мм

405 г/шт.

1,35

1 шт.

РТР063.1

180×144×50 мм

660 г/шт.

1,07

1 шт.

РТР034

105×100×80 мм

590 г/шт.

0,65

1 шт.

РТР036

150×100×80 мм

855 г/шт.

0,48

1 шт.

РТР037

260×180×54 мм

1400 г/шт.

0,44

1 шт.

РТР038

150×125×135 мм

2380 г/шт.

0,39

1 шт.

РТР039

200×125×135 мм

3350 г/шт.

0,32

1 шт.

РТР040

300×125×135 мм

5000 г/шт.

0,25

1 шт.

 Аксессуары для радиаторов KIPPRIBOR

Паста теплопроводная КПТ-8/20

Таблица выбора радиаторов для твердотельных реле KIPPRIBOR

В таблице указано количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе.

Модель ТТР Модель радиатора РТР052 РТР060 РТР061.1 РТР062.1 РТР063.1 MD-0544.ZD3 – 1х5 – – – MD-1044.ZD3 – 1х10 – – – MD-1544.ZD3 – 1х15 – – – HD-1044.ZD3/ZA2 [M02] 1х10 1х10 1х10 1х10 1х10 HD-2544.ZD3/ZA2 [M02] 1х20 1х20 1х25 1х25 1х25 HD-4044.ZD3/ZA2 [M02] 1х20 1х20 1х30 1х35 1х40 HD-6044.ZA2 [M02] 1х20 1х20 1х40 1х45 1х55 HD-8044.ZA2 [M02] 1х20 1х20 1х40 1х50 1х65 HDН-6044.ZD3 [M02] 1х20 1х20 1х40 1х45 1х50 HDН-8044.ZD3 [M02] 1х20 1х20 1х40 1х45 1х60 HDH-10044.ZD3 [M02] 1х20 1х20 1х40 1х50 1х65 HDH-12044.ZD3 [M02] 1х20 1х20 1х40 1х55 1х70 HD-1025.DD3 [M02] 1х10 1х10 1х10 1х10 1х10 HD-2525.DD3 [M02] 1х20 1х20 1х25 1х25 1х25 HD-4025.DD3 [M02] 1х20 1х20 1х40 1х40 1х40 HD-10хх.VA/10U/LA [M02] 1х10 1х10 1х10 1х10 1х10 HD-25хх.VA/10U/LA [M02] 1х20 1х20 1х25 1х25 1х25 HD-40хх.VA/10U/LA [M02] 1х20 1х20 1х30 1х35 1х40 HD-6044.LA [M02] 1х20 1х20 1х40 1х45 1х55 HD-8044.LA [M02] 1х20 1х20 1х40 1х50 1х65 Модель ТТР Модель радиатора РТР063.1 РТР034 РТР036 РТР037 РТР038 РТР039 РТР040 SBDH-6044.ZD3 1х50 1х60 1х60 1х60 1х60 1х60 1х60 3х50/601 3х55/601 3х60 SBDH-8044.ZD3 1х60 1х75 1х80 1х80 1x80 1х80 1х80 3х55/801 3х60/801 3х75/80 (S)BDH-10044.ZD3 1х65 1х85 1х100 1х100 1x100 1х100 1х100 3х60/1001 3х65/1001 3х85/1001 (S)BDH-12044.ZD3 1х70 1х90 1х110 1х120 1x120 1х120 1х120 3х65/1051 3х70/1151 3х90/1201 (S)BDH-15044.ZD3 1х75 1х100 1х120 1х145 1x150 1х150 1х150 3х70/1151 3х75/1251 3х100/1501 BDH-20044.ZD3 1х80 1х105 1х130 1х160 1x170/2001 1х180/2001 1х2001 3х75/1301/1702 3х80/1401/1802 3х105/1701/2002 BDH-25044.ZD3 1х85 1х120 1х150 1х185 1x190/2501 1х200/2501 1х250 3х80/1401/1952 3х90/1551/2002 3х115/1951/2502 (Ga)GwDH-500120.ZD3 – – – – 1х170/2801/3652 1х180/3001/3802 – (Ga)GwDH-600120.ZD3 – – – – 1х175/3001/3902 1х190/3201/4152 – (Ga)GwDH-800120.ZD3 – – – – 1х195/3401/4602 1х210/3701/4802 1х270/4601/6002 HT-1044.ZD3/ZA2 [M02] – 1х10 1х10 1х10 1х10 1х10 – HT-2544.ZD3/ZA2 [M02] – 1х25 1х25 1х25 1х25 1х25 – HT-4044.ZD3/ZA2 [M02] – 1х30 1х35 1х40 1х40 1х40 – HT-6044.ZD3/ZA2 [M02] – 1х35 1х45 1х50 1х55/601 1х60 – HT-8044.ZD3/ZA2 [M02] – 1х40 1х50 1х60 1х60/801 1х65/801 – HT-10044.ZD3/ZA2 [M02] – 1х40 1х50 1х60 1х60/951 1х65/1001 – HT-12044.ZD3/ZA2 [M02] – 1х40 1х50 1х65 1х65/1051/1202 1х70/1151/1202 – Модель вентилятора3   VENT-8038   VENT-12038 При использовании вентилятора VENT-12038.220VAC.5MSHB При использовании вентилятора VENT-12038.220VAC.7MSXB При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
