ПЧВ3-7К5-В

Описание

Купить Преобразователи частоты ПЧВ3-7К5-В оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

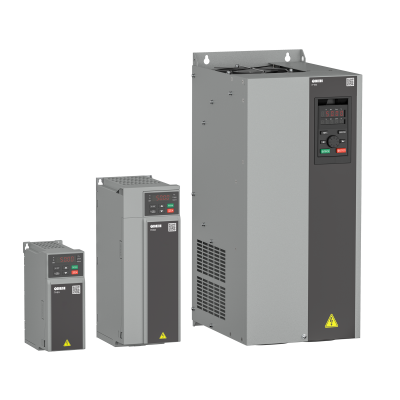

Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.

Основные особенности преобразователя Самые компактные ПЧ в своем классе. Расширенное климатическое исполнение до 50 °С. Монтаж «стенка к стенке» без зазоров. Встроенная лицевая панель оператора. Быстросъёмный вентиляторы охлаждения. Повышенный гарантийный срок. Удобная интеграция в современные системы управления и диспетчеризации. Дополнительные платы расширения: для работы с энкодерами (5 В/12 В); для работы с резольверами; для работы по протоколу PROFIBUS; для работы по протоколу PROFINET; для работы по протоколу CANopen; для работы по протоколу EtherCAT; для работы по протоколу Modbus TCP; для расширения входов/выходов. Основные функции преобразователя частоты Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем Автоматическая адаптация двигателя без вращения. Автоматическая оптимизация энергопотребления. Компенсация нагрузки и скольжения. Возможность динамического торможения, в том числе с применением тормозных резисторов. Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.). Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона. Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ. Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно: Контроль напряжения сети/цепи АД. Перегрузка/перегрев ПЧВ/АД. Изоляция/пробой ПЧВ/АД. Защита от обрыва фазы питания/фазного провода двигателя; Основные параметры Питание 3×380 В (0,75…450 кВт). Выходная частота до 299 Гц. Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC). Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC). Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.

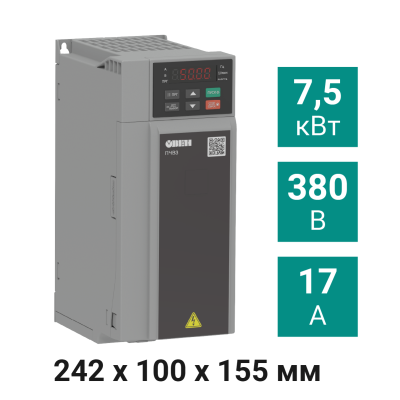

Преобразователь частоты ПЧВ3-7К5-В [М01] предназначен для управления электродвигателями мощностью 7,5 кВт. Номинальный выходной ток – 17,0 А, использует трехфазный источник питания переменного напряжения 380 В.

Технические характеристики Параметр

Значение

Питающая сеть

3×380 В

Выходное напряжение

3×380 В

Выходной ток

17,0 А

Выходная частота

0...299 Гц

Режим управления

U/f

U/f с раздельным заданием напряжения и частоты

Векторное управление без/с обратной связью

Перегрузочная способность

120 % – в течение 35 секунд

140 % – в течение 6 секунд

150 % – в течение 3 секунд

Интерфейс

RS-485

Опционально: Ethernet, CAN

Протоколы

Modbus RTU

Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS

Габаритные размеры

242х100х155 мм

Диапазон рабочих температур

-10…+50 ºС при влажности
