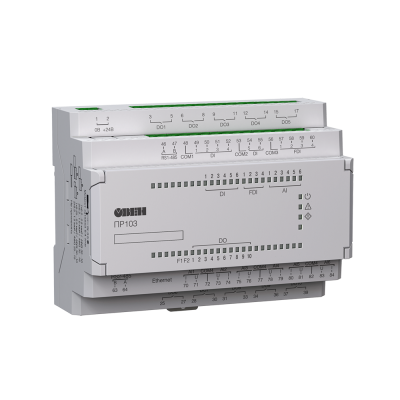

ПР103-24.1610.03.2.0

Описание

Купить Программируемые реле ПР103-24.1610.03.2.0 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.

Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.

Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485.

Области применения Вентиляция Отопление ГВС Насосные групп  Отличительные особенности ПР103

Подключаемое оборудование:

До 16 дискретных входов. До 4 быстрых дискретных входов, частота до 100 кГц. До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д. До 18 дискретных выходов (э/м реле или транзиторные ключи). До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.

Коммуникационные возможности:

Интерфейс Ethernet, режим Master/Slave:

Прямой доступ в облачный сервис OwenCloud. Подключение к ПК для конфигурирования и записи программы. Визуализация процессов с помощью панелей оператора и SCADA. Увеличение входов/выходов с помощью модулей Мх210

До 2-х интерфейсов RS-485, режим Master/Slave:

Интеграция в SCADA-системы. Визуализация процессов с помощью панелей оператора. Увеличение входов/выходов с помощью модулей Мх110. Управление внешними устройствами: ПЧВ, датчики и др. Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности:

Компактный модульный корпус шириной 7 модулей. Съемные клеммники – для удобства монтажа. Быстрая замена батарейки.

Эксплуатация:

2 модификации по питанию: =24 и ~230 В. Возможность питаний от бортовой сети =12 В. Увеличение каналов ввода/вывода до 56 шт. с помощью модулей ПРМ. Работа в неотапливаемых помещениях: -40...+55 ºС. Конфигурирование и запись программы через USB, Ethernet. Отличительные характеристики ПР103

Модули расширения ОВЕН ПРМ для ПР103

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:

ПРМ-1 – для увеличения дискретных входов и выходов; ПРМ-2 – для увеличения аналоговых входов и дискретных выходов; ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.

Примеры применения Управление вентиляцией Управление отоплением и ГВС Управление насосными группами  Управление станками и механизмами
