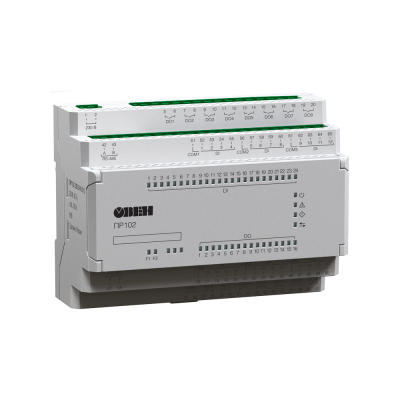

ПР102-230.2416.11.1

Описание

Купить Программируемые реле ПР102-230.2416.11.1 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения Вентиляция Отопление ГВС Насосные групп Отличительные особенности ПР102

Подключаемое оборудование:

24 дискретных входов. 16 дискретных выходов (э/м реле или транзисторные ключи) 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д. 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave: Интеграция в облачный сервис OwenCloud и SCADA-системы. Визуализация процессов с помощью панелей оператора. Управление внешними устройствами по RS-485.

Конструктивные особенности:

Модульный корпус. Ширина корпуса 7 модулей. Съемные клеммники – для удобства монтажа. Быстрая замена батарейки.

Эксплуатация:

2 модификации по питанию: =24 В и ~230 В. Возможность питания от бортовой сети =12 В. Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ. Работа в неотапливаемых помещениях: -40...+55 ºС. USB-порт для программирования (не требует питания при программировании).

Модули расширения ОВЕН ПРМ для ПР102

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:

ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.

Примеры применения Управление вентиляцией Управление отоплением и ГВС Управление насосными группами  Управление станками и механизмами
