ПРОКЛАДКА CLAMP DN80 (EPDM)

Описание

Купить Датчики уровня ПРОКЛАДКА CLAMP DN80 (EPDM) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 или до 16 бар в зависимости от модификации.

Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойных зон, скопления в них продукта и последующих за этим процессов “прокисания”.

Комплект CLAMP предназначен в качестве закладной детали для датчиков уровня ПДУ-И и ПДУ-RS, датчика давления ПД180 и датчика температуры ДТС205 с аналогичным типом соединения.

Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.

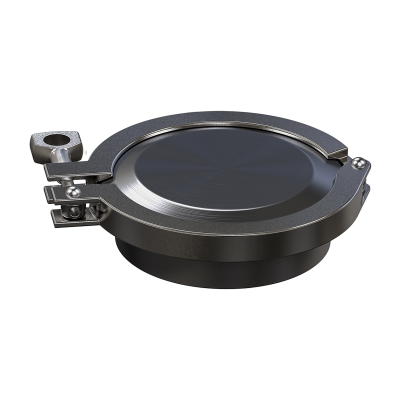

Комплект СLАМР Патрубок (штуцер) под сварку Зажимной хомут Заглушка Прокладка Технические характеристики

Наименование параметра

Значение

Материал прокладки

EPDM

Температура эксплуатации уплотнения EPDM

От 0 до +100 °С

Условное давление Ру для DN 65, 80, 100

1,0 МПа

Условное давление Ру для DN 20, 25, 32, 40, 50

1,6 МПа

Материал патрубка под сварку, зажимного хомута, заглушки

Нержавейка AISI 304

Габаритные чертежи

Обозначение

d1

d2

d3

d4

КОМПЛЕКТ СLАМР DN20 DIN32676

20

23

34

27,5

КОМПЛЕКТ СLАМР DN25 DIN32676

26

29

50,5

43,5

КОМПЛЕКТ СLАМР DN32 DIN32676

32

35

50,5

43,5

КОМПЛЕКТ СLАМР DN40 DIN32676

38

41

50,5

43,5

КОМПЛЕКТ СLАМР DN50 DIN32676

50

53

64

56,5

КОМПЛЕКТ СLАМР DN65 DIN32676

66

70

91

83,5

КОМПЛЕКТ СLАМР DN80 DIN32676

81

85

106

97

КОМПЛЕКТ СLАМР DN100 DIN32676

100

104

119

110

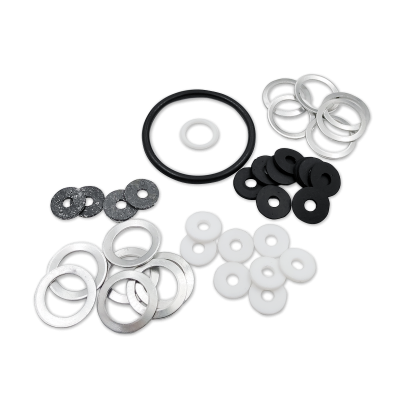

Прокладки и кольца предназначены для уплотнения и герметизации места соединения между бобышкой и датчиком. Уплотнительные прокладки продаются в количестве 1, 5, 10 или 50 шт. в зависимости от модификации (количество штук в упаковке указано в таблице с техническими характеристиками напротив каждого наименования).

Технические характеристики С чем применяются Конструктивное исполнение Модель, обозначение при заказе Материал изготовления Применяемость Рабочая среда Максимально допустимые

давление, МПа

(кгс/см2)

температура, °С Для уплотнения между бобышкой Б.Х.1.20×1,5 с датчиками температуры с приварным штуцером или гильзой защитной

ПРОКЛАДКА АД1 29Х20,2Х1,5

(Количество в упаковке, 50 шт.)

Лист из алюминиевого сплава ГОСТ 21631-76 Жидкость до 34,0 (340) -100…+150 Пар и воздух до 19,0 (190) Для уплотнения между бобышкой Б.Х.1.G1/2 с датчиками температуры с приварным штуцером или гильзой защитной

ПРОКЛАДКА АД1 29Х22Х1,5

(Количество в упаковке, 10 шт.)

Жидкость до 34,0 (340) Пар и воздух до 19,0 (190)

Для уплотнения между бобышкой Б.П.4 и устройствами с манометрическим типом штуцера резьбой М20×1,5 или G1/2 ПД100 (200) моделей х1х и х7х, БВ-113 и 211

ПРОКЛАДКА ПАРОНИТОВАЯ 18Х6,5Х1,5

(Количество в упаковке, 10 шт.)

Паронит ПОН-Б ГОСТ 481-80 Пресная перегретая вода, насыщенный и перегретый пар, сухие нейтральные и инертные газы 6,4 (64) -50…+450 Воздух 1,0 (10) -50…+100 Водные растворы солей, жидкий и газообразный аммиак, спирты 2,5 (25) -40…+200 Жидкий кислород и азот 0,25 (2,5) -182 Тяжелые и легкие нефтепродукты 2,5 (25) 200

ПРОКЛАДКА МБС 18Х6,5Х2

(Количество в упаковке, 10 шт.)

Резина по ГОСТ 7338-90 Воздух, инертные газы 0,4 (4) -30…+80 Масла и топлива на нефтяной основе 10,0 (100)

ПРОКЛАДКА ФТОРОПЛАСТ-4 18Х6,5Х2

(Количество в упаковке, 10 шт.)

Фторопласт-4 ГОСТ 10007-80 Кислоты и щелочи, масла, сточные воды, соли, керосин, нефть и разные виды топлива. 20,0 (200) до +260 Для уплотнения по торцу между бобышкой Б.П.5.G1/2 с датчиком давления ПД100И модели 121

КОЛЬЦО СИЛИКОНОВОЕ 017Х021Х25

(Количество в упаковке, 1 шт.)

Силиконовая резиновая смесь Минеральные масла, озон, морской воды, пресной воды, спиртов, слабых растворов кислот, щелочей, перекиси водорода, радиации, УФ излучений. 8,0 (80) -60…+210 Для уплотнения между бобышкой Б.П.7.G2 с датчиком уровня ПДУ-И

КОЛЬЦО 057Х065Х46 ГОСТ 9833-73

(Количество в упаковке, 1 шт.)

Резина по ГОСТ 18829-73 Минеральные масла, жидкое топливо, эмульсия, смазка, пресная и морская вода 50,0 (500) -50…+130 Сжатый воздух 40,0 (400) Для уплотнения CLAMP-соединения DIN 32676 между датчиков ДТС205, ПД180 или ПДУ-И(RS) и патрубком

ПРОКЛАДКА CLAMP DNх (EPDM), где

х – это 20, 25, 32, 40 или 50 (количество в упаковке 5 шт.) Этилен-пропиленовый каучук EPDM Пищевые продукты, разбавленные кислоты, щёлочи и полярные растворители 1,6 (16) 0…+100

ПРОКЛАДКА CLAMP DNх (EPDM), где

х – это 65, 80 или 100 (количество в упаковке, 5 шт.) 1,0 (10)
