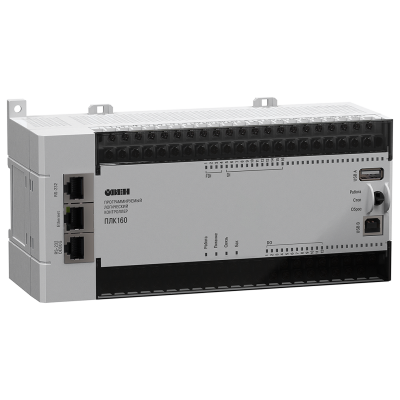

ПЛК160-220.А-М

Описание

Купить Программируемые логические контроллеры ПЛК160-220.А-М оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

ОВЕН ПЛК160 [М02] – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

В системах HVAC В сфере ЖКХ (ИТП, ЦТП) АСУ водоканалов линии по дерево- и металлообработке (распил, намотка и т.д.) Для управления пищеперерабатывающими и упаковочными аппаратами Для управления климатическим оборудованием Для автоматизации торгового оборудования В сфере производства строительных материалов Для управления малыми станками и механизмами Преимущества ОВЕН ПЛК160 [М02] Наличие встроенных дискретных и аналоговых входов/выходов на борту. Скоростные входы для обработки энкодеров. Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей. Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug. Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS). 3 последовательных порта (RS-232, RS-485): увеличение количества входов-выходов; управление частотными преобразователями; подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д. Наличие двух исполнений по питанию (220 В и 24 В). Схема применения ПЛК160 [M02]

Сравнительная таблица ПЛК160 и ПЛК160 [М02]



ПЛК160

ПЛК160 [М02]

Вычислительные ресурсы

Центральный процессор

RISC-процессор на базе ядра ARM-9, 32 разряда

RISC-процессор Texas Instruments Sitara AM1808

Частота процессора

180 МГц

400 МГц

Объем энергонезависимой памяти

4 Мб (Flash)

6 Мб (Flash)

Объем Retain-памяти

до 16 кБайт (SDRAM)

16 кБайт (MRAM)

Число циклов перезаписи

50 000

не ограничено

Внешние интерфейсы

USB-Host (подключение переферии

и архивация на флеш-накопители)

Отсутствует

Есть

Питание +5 В в RS-232

Отсутствует

Есть

Работа в мобильных сетях1

SMS, CSD

SMS, CSD, GPRS

Быстродействующие дискретные входы

Максимальная частота входного сигнала

до 10 кГц

до 100 кГц

Клеммник

Тип клеммника

Съёмный

Съёмный с невыпадающими винтами

Батарея/Аккумулятор

Источник питания для часов реального времени

Аккумулятор LIR2466

Батарея CR2032

Источник питания для Retain-памяти

Не требуется, используется MRAM

Способ замены

Требуется перепайка

Простая замена, без перепайки

Условия эксплуатации

Диапазон рабочих температур

-10...+55 °С

-40...+55 °С

ПО, Библиотеки и пр.

Механизм записи Retain-памяти

По событию (отключение питания)

По событию (отключение питания) Циклическая запись По событию из пользовательской программы2

USB-драйвер для подключения ПЛК к CODESYS

Windows XP

Windows 7/8/10

Работа с быстрыми входами из прерывания высокочастотного таймера

Не поддерживается

Поддерживается

1 При использовании модема ПМ01 с sim-модулем SIM800 2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib

Функциональная схема
