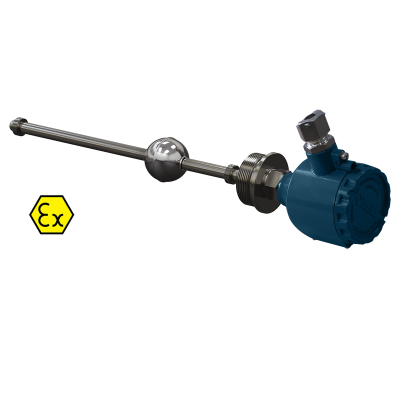

ПДУ-И.500.10.Ф.65.2,5.01.В-ЕХD

Описание

Купить Датчики уровня ПДУ-И.500.10.Ф.65.2,5.01.В-ЕХD оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Уважаемые клиенты, изменился комплект поставки взрывозащищенных уровнемеров ПДУ-И-EXD. Теперь датчики поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.

Взрывозащищенные кабельные вводы приобретаются отдельно.



Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Для ознакомления с датчиками уровня с аналоговым выходным сигналом 4…20 мА в общепромышленном исполнении ПДУ-И перейдите по ссылке.

Для ознакомления с датчиками уровня с цифровым интерфейсом RS-485 во взрывозащищенном исполнении ПДУ-RS-Exd перейдите по ссылке.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb. Аналоговый выходной сигнал 4…20 мА. Диапазон преобразования уровня: 250…4 000 мм. Дискретность преобразования: 5 или 10 мм. Температура измеряемой среды: –60…+ 125 °C. Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением). Плотность рабочей среды: ≥ 0,65 г/см3. Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями. Возможно изготовление с резьбовым креплением G2. Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*. Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*. Срок службы не менее 12 лет.

Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

Резьбовое присоединение G2

Присоединение CLAMP

Фланцевое присоединение

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости
