ПБР10А-А.RS.ETH

Описание

Купить Приборы для индикации и управления задвижками ПБР10А-А.RS.ETH оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

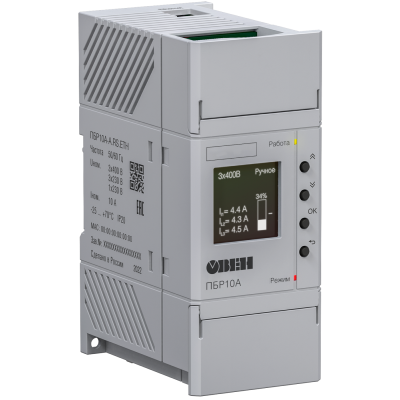

Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.

Преимущества OLED-дисплей с понятной индикацией. Компактный корпус. Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet). Сохранение журнала событий. Разделение уровня доступов в меню. USB-порт для настройки пускателя.  Основные параметры

Параметр

Характеристика

Напряжение питания двигателя

1×230 В (1-фазный двигатель) 3×230 В (3-фазный двигатель) 3×400 В (3-фазный двигатель)

Номинальный ток двигателя

До 10 А

Пуск

Плавный пуск с байпасными реле (время пуска 100 мс)

Управление

Универсальный аналоговый вход 5 дискретных входов (3 программируемых) Ethernet Micro USB RS-485

Степень защиты корпуса

IP20

Примеры применения  Применение ПБР10А в системе водоснабжения Применение ПБР10А в нефтяной промышленности Принцип работы

При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.
