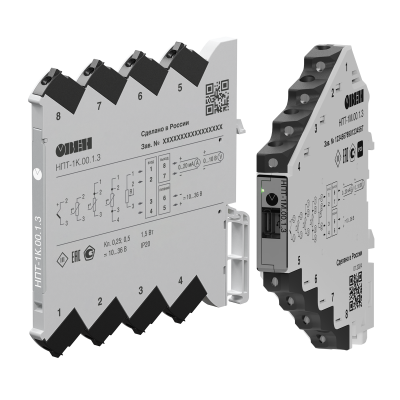

НПТ-1М.00.1.3

Купить Нормирующие преобразователи НПТ-1М.00.1.3 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Включены в реестр Минпромторг, реестровая запись 10711230 до 11.09.2028



НПТ-1М – универсальный нормирующий преобразователь сигналов термометров сопротивлений, термопар, сопротивлений и потенциометров в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Применение нормирующих преобразователей Защита оборудования от повреждений благодаря гальванической развязке питания, входов и выходов между собой. Снижение влияния электромагнитных помех в цепи измерения. Упрощение подключения датчиков к контроллерам. Снижение затрат на термокомпенсационные кабели за счет использования обычных медных проводов. Увеличение в несколько раз длины линии связи от датчика до измерительного прибора.

НПТ-1М интегрируется в системы автоматизации на объектах ЖКХ, энергетики, металлургии, машиностроения, пищевой и других отраслей. Удобен как для типовых, так и нестандартных задач измерения.

Является средством измерения.

Межповерочный интервал составляет 5 лет.

Доступен в искрозащищенном исполнении.

Преимущества

Межповерочный интервал 5 лет

Межповерочный интервал преобразователя НПТ-1М составляет 5 лет, что позволяет существенно экономить на регулярной поверке, снижает эксплуатационные затраты и упрощает техническое обслуживание.

Установка вплотную

Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.

Удобный и стильный дизайн

Корпус прибора отличается малой глубиной, что позволяет размещать его в шкафах с ограниченным пространством. Особая форма корпуса в виде «ёлочки» и зажимные клеммы, повернутые на 15°, обеспечивают удобство монтажа. Эстетичный собственный дизайн корпуса выделяется среди типовых решений.

Простота настройки

Конфигурирование осуществляется через ПК с использованием единой программы Owen Configurator.

Сертификация во ФГИС АРШИН

Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.

Поддержка 4-проводной схемы подключения

Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов, что наиболее актуально при работе с термопреобразователями на больших расстояниях.

Возможности

НПТ-1М поддерживает настройку:

Типа подключенного сенсора. Схема подключаемого сенсора: 2-, 3- или 4-проводная Выбор выходного сигнала по току или напряжению. Задание выходного сигнала при аварии. Задание диапазона преобразования.

Это обеспечивает гибкость при интеграции в различные системы автоматизации.

Нормированный и ненормированный сигнал. Сравнительная таблица

При использовании термопар с ненормированным выходом (в милливольтах) наблюдается высокий уровень влияния электромагнитных помех и значительные ограничения по длине линии связи – не более 20 метров. Это может приводить к искажениям измерений и сложностям при монтаже оборудования.

Применение нормирующего преобразователя, формирующего стандартный токовый сигнал 4…20 мА, значительно снижает чувствительность к помехам и позволяет увеличить длину линии связи до 1000 метров.

Тип датчика

Выходной сигнал

Влияние помех

Длина линии связи

Термопара

мВ (не нормирован)

20 м

Термопара + НПТ-1М

4…20 мА (нормирован)

1000 м
