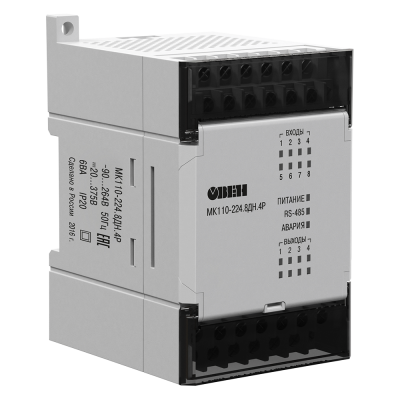

МК110-224.8ДН.4Р

Описание

Купить вывода МК110-224.8ДН.4Р оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

С 1 сентября 2022 года обновленные модули H/W v2.0 МК110-4ДН.4Р и МК110-8Д(ДН).4Р поставляются с новой версией прошивки. (подробнее)

Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0

Обновление модулей дискретного ввода/вывода

Серия МК110

Статус

МК110-4ДН.4Р H/W v2.0

1 сентября 2022 года проведено обновление



МК110-8ДН.4Р H/W v2.0

МК110-8Д.4Р H/W v2.0

МК110-4К.4Р

В стадии обновления

Основные отличия обновленной версии

Параметр

Мх110 H/W v2.0

Мх110

ПО для настройки

OWEN Configurator

Конфигуратор М110

Поддерживаемые протоколы

Modbus RTU/ASCII, ОВЕН

Modbus RTU/ASCII, ОВЕН, DCON

Счётчики импульсов дискретных входов

Энергозависимые

Энергонезависимые

Восстановление заводских настроек

Сбрасываются на заводские при включении питания с переключателем 2 в положении ON

Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с перемычкой 2 в положении ON

Режим «жесткой логики» для модулей ввода/вывода

Нет

Да

Поддерживаемые функции записи по протоколу Modbus

0x10

0x10, 0x0F

Доступ к сетевым параметрам по протоколу Modbus

Да

Нет

Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus

Да

Нет

Особенности Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р) Автоматическое определение протокола Съемные клеммники с невыпадающими винтами Обновление встроенного программного обеспечения по RS-485 Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210) Конфигурирование

Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).

Программное обеспечение для настройки модулей

Mx110 H/W v2.0

OWEN Configurator перейти

Mx110

Конфигуратор М110 скачать
