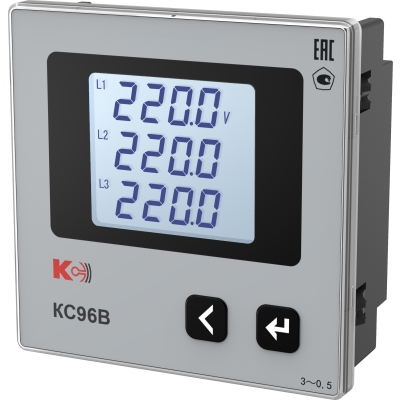

КС96В Вольтметры трехканальные 1RS-485 (лицевая панель 96х96 мм)

Купить Вольтметры КС96В Вольтметры трехканальные 1RS-485 (лицевая панель 96х96 мм) оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Особенности Измерения: токи, напряжения, мощности, частота, энергия, максимальные и минимальные значения, коэффициенты гармонических искажений, дисбаланс тока и напряжения. Класс точности: 0.5 (0.5S для активной энергии, 2 для реактивной, 0.01Гц для частоты). Схема подключения: 1-фазная, 3-фазная 3-проводная, 3-фазная 4-проводная. Порт связи RS-485 (протокол Modbus RTU, скорость 9600 бит/с). Индикатор: одно- или трёхстрочный жидкокристаллический. Релейные выходы: 5А, ~250В/ ... 30В. Дискретные входы: внутреннее питание ... 15В. Питание:    80...270 В. Степень защиты IP65 по передней панели. Рабочий диапазон температур: от -20°С до +70°С. Гарантийный срок эксплуатации: 2 года. Средний срок службы: 30 лет. Межповерочный интервал: 10 лет. Основные технические характеристики Характеристика / Параметр Описание / Значение Номинальный фазны ток, Iном(1) А Для приборов трансформаторного включения 1; 5 Для приборов прямого включения 1; 5 Номинальное напряжение, Uном(1) В Для приборов трансформаторного включения 100/√3; 100 Для однофазных приборов прямого включения 50; 100; 150; 250; 400; 500 Для трехфазных приборов прямого включения 100/√3; 100; 220/√3; 220;  380/√3; 380 Частота тока и напряжения Гц от 45 до 55 Погрешность измерения I, U, P, Q, S % ± 0,5 cos φ ± 1 F Гц ± 0,01 Напряжение питания В ~80-270, 50 Гц или =19-50 Мощность, потребляемая от источника питания, не более BА 5 Сопротивление  измерительного  входа тока,  не  более мОм 20 Сопротивление измерительного входа напряжения, не менее МОм 1 Схема  подключения  каналов  измерения  напряжения(2) 3-фазная 3-проводная, 3-фазная 4-проводная Порт RS-485 Протокол Modbus RTU Импульсные выходы счёта активной и реактивной энергии(3) ширина импульсов 80 мс ± 20% Дискретные входы(4) = 15 В Релейные выходы(4) 5 А, ~250 В/=30 В Степень защиты Передняя панель IP65, корпус IP20 (1) Выбирается при заказе.(2) Указывается для трёхфазных модификаций(3) Только в модификациях КС72М, КС96М.(4) Только в модификации КС96М. Измеряемые величины приборов серии КС Измеряемая физическая величина Модификация прибора КС72А КС96А КС72В КС96В КС72М КС96М Сила переменного тока + + − − + + Напряжение переменного тока − − + + + + Частота переменного тока − − − − + + Коэффициент мощности − − − − + + Активная, реактивная, полная мощность − − − − + + Активная, реактивная энергия прямого и обратного направлений − − − − + + Реактивная энергия в четырех квадрантах − − − − − + Чередование фаз − − − − − + Суммарный коэффициент нелинейных искажений (TND) − − − − − + Коэффициенты n-ных гармонических составляющих напряжения и силы тока − − − − − + Структура условного обозначения приборов серии КС (1) Для приборов КС72М, КС96М возможно исполнение только с RS-485; (2) Для амперметра переменного тока, подключаемого к измерительной цепи непосредственно (без измерительного трансформатора), указать номинальный ток, например, 5А. Для амперметра переменного тока, подключаемого к измеряемой цепи через измерительный трансформатор, указать коэффициент трансформации, например, 200А/5А. В числителе - номинальный ток первичной цепи трансформатора (номинальное показание прибора), в знаменателе - номинальный ток вторичной цепи трансформатора (номинальный ток прибора). Для амперметра постоянного тока, подключаемого к измеряемой цепи непосредственно, указать номинальный ток, например, 5А. Для амперметра, работающего с внешним шунтом, указать параметры шунта, например, 100А/75мВ. В числителе - номинальный ток шунта (номинальное показание прибора), в знаменателе - номинальное напряжение шунта (номинальное напряжение на входе прибора). Номинальное показание прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора. Это позволяет настраивать амперметр переменного тока для работы с трансформаторами с разным номинальным током первичной цепи, и позволяет амперметр постоянного тока, работающий с шунтом, настраивать для работы с шунтами с разным номинальным током. В отличие от номинального показания прибора (значение, указанное в числителе дроби) номинальное значение входного сигнала прибора (значение, указанное в знаменателе дроби) изменению не подлежит. Для вольтметра переменного тока, подключаемого к измеряемой цепи непосредственно (без измерительного трансформатора), указать номинальное напряжение, например, 380В. Для вольтметра переменного тока, подключаемого к измеряемой цепи через измерительный трансформатор, указать коэффициент трансформации, например, 110000В/100В. В числителе - номинальное напряжение первичной цепи трансформатора (номинальное показание прибора), в знаменателе номинальное напряжение вторичной цепи трансформатора (номинальное напряжение прибора). Для вольтметра постоянного тока, подключаемого к измеряемой цепи непосредственно, указать номинальное напряжение, например, 500В. Для вольтметра постоянного тока, работающего с внешним добавочным сопротивлением, указать параметры сопротивления, например, 3000В/5мА. В числителе - номинальное напряжение добавочного сопротивления (номинальное показание прибора), в знаменателе - номинальный ток добавочного сопротивления (номинальный ток на входе прибора). Номинальное показание прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора. Это позволяет настраивать вольтметр переменного тока для работы с трансформаторами с разным номинальным напряжением первичной цепи, и позволяет вольтметр постоянного тока, работающий с дополнительным сопротивлением, настраивать для работы с сопротивлениями с разным номинальным напряжением. В отличие от номинального показания прибора (значение, указанное в числителе дроби) номинальное значение входного сигнала прибора (значение, указанное в знаменателе дроби) изменению не подлежит. В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи непосредственно, без измерительных трансформаторов тока (напряжения), указать номинальный ток, например 5А (номинальное напряжение, например, 380В). В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи через измерительные трансформаторы тока (напряжения), указать коэффициент трансформации тока, например, 200А/5А (коэффициент трансформации напряжения, например, 110000В/100В). В числителе - номинальный ток (напряжение) первичной цепи трансформатора, в знаменателе - номинальный ток (напряжение) вторичной цепи трансформатора. Номинальное показание тока (напряжения) прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора, что позволяет настраивать прибор для работы с трансформаторами с разным номинальным током (напряжением) первичной цепи. В отличие от номинального показания тока (напряжения) номинальное значение входного тока (напряжения) прибора (значение, указанное в знаменателе дроби) изменению не подлежит. (3) Указывается для трехфазных модификаций Пример оформления заказа Вольтметр КС96В - Х31 - 35000/100В - 3.4 Трехфазный вольтметр с лицевой панелью 96×96 мм, номинальным входным напряжением 100В и трансформацией по напряжению 35000/100В, питание ~/=80...270 В, схема подключения 3-фазная 4-проводная. Характеристики: Производство Россия Артикул 53949
