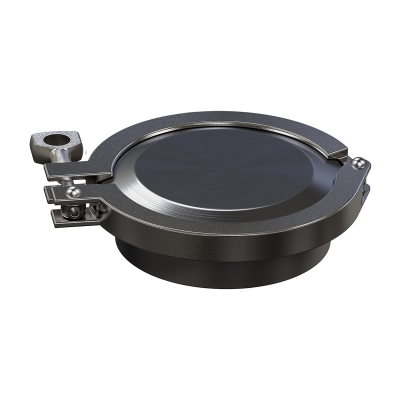

КОМПЛЕКТ СLАМР DN40 DIN32676

Описание

Купить Аксессуары к датчикам уровня КОМПЛЕКТ СLАМР DN40 DIN32676 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 или до 16 бар в зависимости от модификации.

Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойных зон, скопления в них продукта и последующих за этим процессов “прокисания”.

Комплект CLAMP предназначен в качестве закладной детали для датчиков уровня ПДУ-И и ПДУ-RS, датчика давления ПД180 и датчика температуры ДТС205 с аналогичным типом соединения.

Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.

Комплект СLАМР Патрубок (штуцер) под сварку Зажимной хомут Заглушка Прокладка Технические характеристики

Наименование параметра

Значение

Материал прокладки

EPDM

Температура эксплуатации уплотнения EPDM

От 0 до +100 °С

Условное давление Ру для DN 65, 80, 100

1,0 МПа

Условное давление Ру для DN 20, 25, 32, 40, 50

1,6 МПа

Материал патрубка под сварку, зажимного хомута, заглушки

Нержавейка AISI 304

Габаритные чертежи

Обозначение

d1

d2

d3

d4

КОМПЛЕКТ СLАМР DN20 DIN32676

20

23

34

27,5

КОМПЛЕКТ СLАМР DN25 DIN32676

26

29

50,5

43,5

КОМПЛЕКТ СLАМР DN32 DIN32676

32

35

50,5

43,5

КОМПЛЕКТ СLАМР DN40 DIN32676

38

41

50,5

43,5

КОМПЛЕКТ СLАМР DN50 DIN32676

50

53

64

56,5

КОМПЛЕКТ СLАМР DN65 DIN32676

66

70

91

83,5

КОМПЛЕКТ СLАМР DN80 DIN32676

81

85

106

97

КОМПЛЕКТ СLАМР DN100 DIN32676

100

104

119

110
