КК-01

Описание

Купить Аксессуары к датчикам уровня КК-01 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Особенность клеммных коробок КК-01 и КК-02 заключается в наличии вентиляционного отверстия, защищённого мембраной FM PFE. Вентиляционное отверстие обеспечивает корректную работу сенсора избыточного давления, находящегося внутри погружных датчиков уровня и связанных с клеммной коробкой посредством атмосферной капиллярной трубкой в гидрометрическом кабеле датчика.

Подключение кабеля через коробки КК-01 и КК-02 предотвращает попадание конденсата в трубку опорного атмосферного давления и окисление контактов коммутации информационных линий.

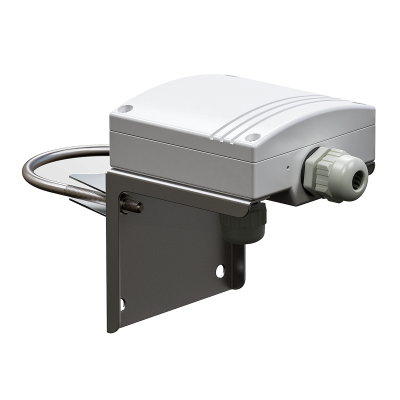

Конструкция клеммной коробки КК-01 позволяет закрепить её как на стене, так и на трубе. Исполнение этой модификации подходит не только для погружных уровнемеров, но и для любых подвесных сигнализаторов уровня, например, ПСУ-1.

Конструкция клеммной коробки КК-02 позволяет осуществлять крепление на стене. Исполнение КК-02, как и КК-01, рекомендуется к использованию совместно с любыми погружными преобразователями гидростатического давления с гидрометрическим кабелем, например, ПД100И модели 167 или модели 1х7.

Технические характеристики Количество сигнальных линий: 1 (4…20 мА). Корпус пластиковый. Кабельный ввод: M16×1,5. Материал: полиамид. Уплотнение: NBR. Степень пылевлагозащиты: IP65. Сечение проводов до 2,5 мм2. Диаметр зажимаемого кабеля 4…8 мм. Вес КК-01 – 220 грамм. Вес КК-02 – 140 грамм. Схемы подключения ПСУ-1 к КК-01 Схема подключения подвесного сигнализатора ПСУ-1 с НО-контактом Схема подключения подвесного сигнализатора ПСУ-1 с НЗ-контактом Схемы подключения ПД100И-167 и ПД100И-1х7 к КК-01 и КК-02 Схемы соединения КК-01 Схемы соединения КК-02 Габаритные и присоединительные размеры Габаритные размеры КК-01 Габаритные размеры КК-02 Примеры монтажа Монтаж клеммной коробки КК-01 Монтаж клеммной коробки КК-02
