КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 3X2X0,6 300 В

Описание

Купить Дополнительные устройства КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 3X2X0,6 300 В оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Кабель для промышленного интерфейса RS-485 производства завода Сегмент Энерго по ТУ 27.32.13-006-37572599-2018.

Кабель симметричный, экранированный и с низким дымо- и газовыделением продуктов горения.

Кабель исполнения нг(А)-LS имеет сертификат соответствия на требования к пожарной безопасности и допущен к групповой прокладке категории А.

Назначение Для групповой прокладки. Для систем, работающих по стандарту RS-485. Для управления технологическим процессом. Климатическое исполнение УХЛ, категории размещения 2-4 по ГОСТ 15150 для прокладки внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Для подключения систем «умный дом».

Однопарный кабель подходит для подключения по RS приборов ТРМ, ТХ, СИ, СВ, датчика ДТС125М.RS и т.п..

Двухпарный кабель подходит для подключения по RS любых приборов и датчиков, где необходимо одну пару задействовать на канал RS, а вторую на питание устройства.

Трёхпарный кабель подходит для подключения датчиков влажности ПВТ100, датчиков газа ПКГ100 и т.п..

Технические характеристики Характеристика Значение Минимальный срок службы 30 лет Гарантийный срок эксплуатации 6,5 лет с даты ввода в эксплуатацию Температура эксплуатации −50…+70 °С Температура монтажа −15…+50 °С Минимальный радиус изгиба 7 D, где D — наружный диаметр кабеля Электрические параметры Параметр Значение Номинальный диаметр токопроводящей жилы 0,6 мм

Сечение токопроводящей жилы

0,283 мм²

Сопротивление жилы постоянному току на длине 1 км при 20 °С ≤ 100 Ом/км Электрическое сопротивление изоляции постоянному току на длине 1 км при температуре 20 °С ≥ 100 МОм Электрическая емкость пары на длине 1 км при частоте 0,8 – 1 кГц ≤ 56 нФ Волновое сопротивление в диапазоне частоты 1 МГц 120±20 Ом Электрическая ёмкость между одним проводником и другими проводниками, соединенными с экраном при частоте 1кГц ≤ 75 нФ/км Коэффициент затухания, пересчитанный на температуру 20 °С и длину 100 м при частоте 1МГц ≤ 2,6 дБ Модификации

Конструктивное исполнение

Модель Описание Температура эксплуатации Внешний диаметр, мм

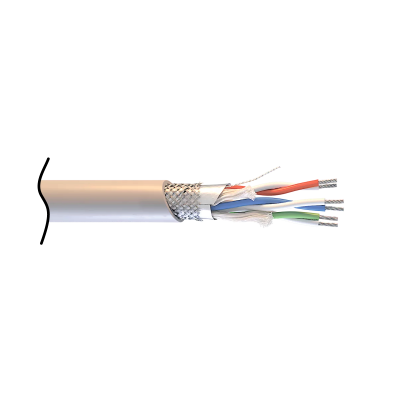

Жила медная луженая многопроволочная диаметром 0,6 мм (0,283 – сечение жилы мм²) Сплошной полиэтилен Алюмофлекс с дренажным проводником из медной луженой проволоки Оплётка из медной лужёной проволоки Оболочка из нераспространяющего горение, с низким газо- и дымовыделением ПВХ-пластиката

Кабель СегментКИ-485-ЭВнг(А)-LS

3×2×0,6 300 В

Сегмент – торговая марка

К – кабель

И – для систем сигнализации

485 – стандарта RS-485

Э – общий экран

В – оболочка из ПВХ

нг – пониженной пожароопасности

LS – с низким дымо- газовыделением

Скрутка Парная (N×2×0,6), где:

N – количество пар

2 – жил в паре

0,6 – диаметр жилы мм (0,283 – сечение жилы мм²)

На номинальное напряжение 300 В

-50…+70 °С 7,89 Кабель СегментКИ-485-ЭВнг(А)-LS 2×2×0,6 300 В 7,47

Кабель СегментКИ-485-ЭВнг(А)-LS

1×2×0,6 300 В

6,21
