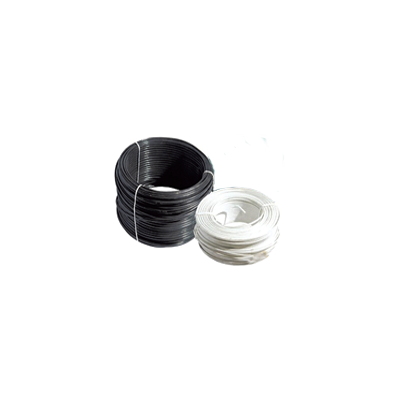

КАБЕЛЬ МКЭШ 2Х0,75

Описание

Купить Аксессуары к датчикам уровня КАБЕЛЬ МКЭШ 2Х0,75 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

МКЭШ – это монтажный многожильный кабель с пластмассовой изоляцией. Кабель подходит для подключения датчиков ДТС, ПД, ПДУ с вторичным прибором, а также для питания приборов при постоянном и переменном напряжении сети.

Расшифровка аббревиатуры МКЭШ:

М – монтажный

К – капроновая изоляция

Э – экранированный

Ш – с элементами полиамидного шелка

Число жил может быть от 2 до 14, сечение от 0,35 до 0,75 мм2 на номинальное напряжение до 500 В, частотой до 400 Гц.

Продукция изготовлена в соответствии с ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией».

ВНИМАНИЕ! Кабель МКЭШ продаётся кратно 10 метрам!

Модель

Конструктивное исполнение

Электрическое сопротивление жил на 1 км провода, Ом, не более

Кол-во жил и сечение, кв. мм

Тип схемы подключения датчика

Диапазон рабочих температур, 0С

Внешний диаметр, мм

МКЭШ 2×0,5



1 – токопроводящие жилы

(медная луженая проволока)

2 – изоляция

(ПВХ пластикат)

3 – экран

(медная проволока)

4 – оболочка (ПВХ пластикат)

40,7 2×0,5 2-проводная -50…+70 7,8 МКЭШ 2×0,75 25,2 2×0,75 8,7

МКЭШ 3×0,35

54,2

3×0,35

3-проводная

7,3

МКЭШ 3×0,5

40,7

3×0,5

8,0

МКЭШ 3×0,75

25,2

3×0,75

8,5

МКЭШ 5×0,35 54,2 5×0,35

5-проводная

9,0

МКЭШ 5×0,75

25,2

5×0,75

10,0

Рекомендация по подключению ДТС без нормирующего преобразователя.

При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом

Длина линии связи

Сечение жил кабеля

до 20 м

0,35 мм2

20...50 м

0,5 мм2

50...100 м

0,75 мм2
