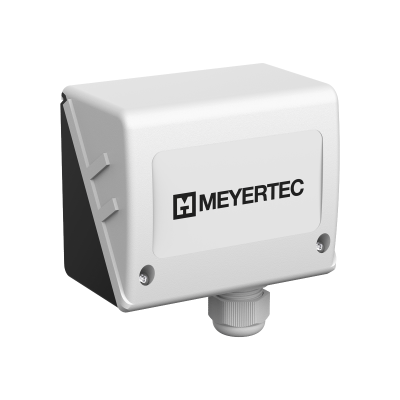

ЗАЩИТНЫЙ КОРПУС ДЛЯ РЕЛЕ IP55

Описание

Купить Аксессуары к датчикам температуры ЗАЩИТНЫЙ КОРПУС ДЛЯ РЕЛЕ IP55 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Защитный корпус IP55 предназначен для установки и эксплуатации механических реле в условиях, требующих дополнительной защиты от механических повреждений, пыли и влаги.

Подходит для реле давления ОВЕН РД55-ДИ и реле температуры (капиллярный термостат) MEYERTEC МТR-К.

Технические характеристики

Параметр

Значение

Габаритные размеры (без учета кабельного вывода)

64,5×83×103 мм

Тип крепления

К стене через кронштейн

Материал корпуса

Пластик PC/ABS

Материал уплотнительной крышки

Нитриловый каучук

Температура эксплуатации

-40…+65 ⁰С

Степень защиты по ГОСТ 14254

IP55

Пластиковый кабельный ввод

М20×1,5

Диаметр подключаемого кабеля

8,5…14 мм

Габаритные размеры и монтаж Габаритные размеры защитного корпуса Монтаж в защитный корпус



A – раскрутите винты на крышке защитного корпуса, снимите верхнюю крышку.

Б – установите в месте выхода измерительной части реле уплотнительную прокладку.

В – вставьте реле в защитный корпус, убедитесь, что прокладка плотно зафиксирована.

Г – закрепите реле в защитном корпусе, используя монтажные винты, затем установите верхнюю крышку обратно и зафиксируйте её винтами.
