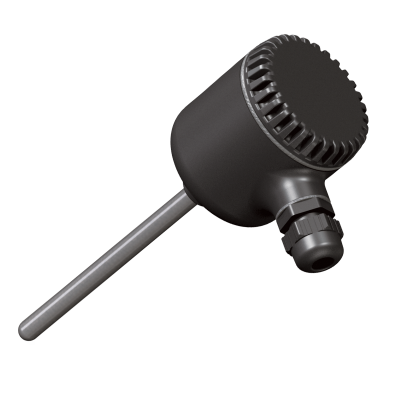

ДТС325М-РТ100.0,5.50.МГ.RS

Описание

Купить Датчики температуры ДТС325М-РТ100.0,5.50.МГ.RS оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).

ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС); измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.







ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Преимущества датчиков температуры с RS-485: Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП). Не занимают аналоговые входы. Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов. Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП. Передают данные напрямую в «облако». Увеличивают помехоустойчивость линии связи. Увеличивают длину линии связи до 1200 метров.

Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивное исполнение

 Модель

 Параметры

Длина монтажной части L*, мм

015

 D = 8 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,  630, 800, 1000,

1250, 1600, 2000

025

 D = 10 мм

515

D=6 мм

Подвижный штуцер

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

60, 80, 100,

120,160, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм

Подвижный штуцер

335 D = 8 мм, M = 20х1,5 мм**, S = 22 мм

Подвижный штуцер

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,

630, 800, 1000,

1250, 1600, 2000

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

60, 80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм

Подвижный штуцер

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

505

D=6 мм, M=20×1,5 мм**, S=27 мм

325

Датчик может крепиться на трубопровод диаметром от 80 до 100 мм.

См. ниже «Особенности монтажа ДТС325М»

50, 80,

100, 120

405

D = 5 мм

80, 100, 120,

160, 200, 250,

320

125 D = 6 мм 60, 80, 100

* Длина монтажной части выбирается при заказе. ** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечание.

1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.

2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается.

3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.

Особенности монтажа Датчик температуры для измерения температуры теплоносителя в трубопроводе Датчик температуры для измерения температуры воздуха в воздуховоде Отопление, ГВС, ИТП, ЦТП, котельные Системы вентиляции и кондиционирования (ОВК / HVAC) ДТС325М ДТС405М

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5). Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2). Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Рекомендации по монтажу ДТС405М:

Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки. Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS

Под НПЦ-1

Пластмассовая

Металлическая

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5 Диаметр подключаемого кабеля до 10 мм Диаметр подключаемого кабеля до 10 мм

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
