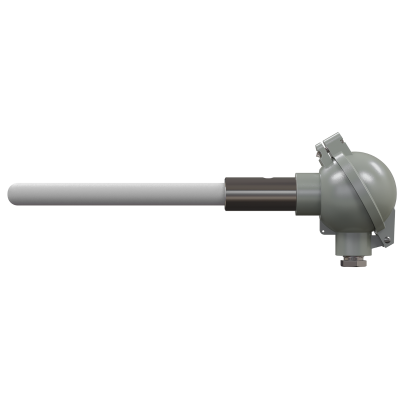

ДТПS021.1Э-0,5/0,19

Описание

Купить Датчики температуры ДТПS021.1Э-0,5/0,19 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.

Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.

Все типы термопар подробно описаны в наших статьях.

Отличительные особенности Возможно кратковременное измерение температур до 1600 °С. Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары. Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности Вероятность безотказной работы Температура применения, °С Гарантийный срок эксплуатации Средний срок службы, не менее ОВЕН ДТПS 0,95 за 8 000 часов до +1300 1 год 2 года Не нормируется свыше +1300 - -

Интервал между поверками 1 год.

Таблица конструктивных исполнений

Конструктивное исполнение

Обозначение при заказе (модель)

Параметры

Исполнение рабочего спая отн. корпуса

Диаметр термоэлектродов

Материал защитной арматуры

Длина термопары L*

ДТПS021.1О-0,5/L

D ≤ 4,6 мм

неизолированный

платинородий – 0,4 мм

платина – 0,5 мм

корунд CER795

(0...+1300 °С)

0,2...2 м



ДТПS021.1Э-0,5/L

D ≤ 4,6 мм

изолированный

0,2...2 м

ДТПS145-0019.L

D = 12 мм D1 = 20 мм

изолированный

корунд CER795 (0...+1300 °С) металлическая коммутационная головка

250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм

(длина монтажной части)

ДТПS155-0019.L

D = 20 мм D1 = 30 мм

изолированный

Примечания.

* Длина термопары L выбирается при заказе.

Для ДТПХ мод. 145, 155:

температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С; скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.

Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.



Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм

L2, мм

250

80

320

80

400

80

500

80

630

80

800

200

1000

400

1250

650

1600

1000

2000

1400

Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.

Технические характеристики

Характеристика

Значение

Номинальная статическая характеристика

ТПП(S)

Рабочий диапазон измеряемых температур

0…+1300 °С

Класс допуска

2

Показатель тепловой инерции

Не более 5 с – для ДТПS021

Не более 50 с – для ДТПS145

Не более 90 с – для ДТПS155

Материал защитной арматуры

Корунд CER795/12Х18Н10Т
