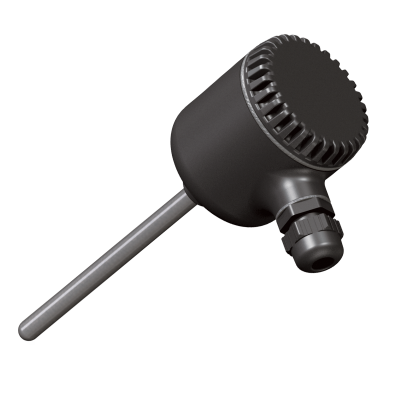

ДТПL015М-0110.60.1,0.RS

Описание

Купить Датчики температуры ДТПL015М-0110.60.1,0.RS оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

В состав термопреобразователей входят:

первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС); измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.



Преимущества датчиков температуры ОВЕН с RS-485 Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно). Не занимают аналоговые входы. Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов. Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП. Передают данные напрямую в «облако». Увеличивают помехоустойчивость линии связи Увеличивают длину линии связи до 1200 метров.

Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивные исполнения

Конструктивное

исполнение

Модель

(см. обозначение при заказе)

Параметры

Материал защитной арматуры (диапазон измерения температур)

Длина монтажной части L*, мм

015

D=8 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

60, 80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

065

D=8 мм,

M=20×1,5 мм,

S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

60, 80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм,

S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

085

D=10 мм,

M=27×2 мм,

S=32 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

Подвижный штуцер

095

D=10 мм,

 M=20×1,5 мм,

S=22 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

105

D=8 мм,

M=20×1,5 мм,

S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

Подвижный штуцер

185

D=10 мм,

M=22×1,5 мм,

S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

60, 80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

195

D=10 мм,

M=27×2 мм,

S=32 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

Подвижный штуцер

205

D=10 мм,

M=22×1,5 мм,

S=27 мм,

R=9,5 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

215

D=10 мм,

M=27×2 мм,

S=32 мм,

 R=12 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)

Подвижный штуцер

265

D=6 мм,

M=22×1,5 мм,

S=27 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)

60, 80,

100, 120,

160, 180, 200,

250, 320,

400, 500,

630, 800,

1000

275

D=3 мм

D=4,5 мм

ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм



ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм



сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм



сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм



ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм

60...30000

кратно 10

Подвижный штуцер

285

D=3 мм

D=4,5 мм

M=20×1,5 мм

S=22 мм

Подвижный штуцер

295

D=3 мм

D=4,5 мм

M=20×1,5 мм

S=22 мм

365

D=3 мм

D=4,5 мм

M=20×1,5 мм

S=22 мм

* Длина монтажной части L выбирается при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки для ДТПхх5.RS

Конструктивное

исполнение головки

Под НПЦ-1

Материал головки

Пластмассовая

Металлическая

Чертеж

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
