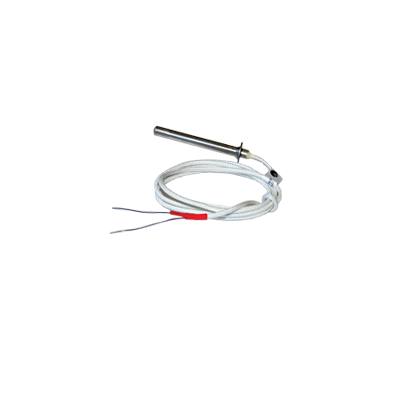

ДТПL014-00.25/3.ЕХI-Т1

Описание

Купить Датчики температуры ДТПL014-00.25/3.ЕХI-Т1 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011). Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений. Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

вероятность безотказной работы – не менее 0,95 за 16 000 час; средний срок службы – не менее 4 лет; гарантийный срок эксплуатации – 2 года.

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН 0Ех ia IIC T1...Т6 Ga Х

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1…Т6

Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки) Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности. Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя. Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной

части L*, мм

014

D = 5 мм

ДТПК, ДТПL латунь

(-40…+300 °C)

25

024

D = 8 мм

ДТПК, ДТПL сталь 12Х18Н10Т

(-40…+400 °С)

30

034

D = 5 мм

М = 8×1 мм**

ДТПК, ДТПL

латунь

(-40…+300 °С)

25

044

D = 8 мм

M = 12×1,5 мм**

ДТПК, ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)

30

054

D = 6 мм

М = 16×1,5 мм**

S = 22 мм, h = 9 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000





064

D = 8 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

074

D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

084

D = 10 мм

M = 20×1,5 мм**

S = 27 мм, h = 8 мм

094

D = 6 мм, D1 = 13 мм

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Подвижный штуцер

124

D = 6 мм

M = 16×1,5 мм**

S = 17 мм

10, 32, 40,

60, 80, 120,

160, 200, 250,

320, 400, 500

134

D = 8 мм

M = 20×1,5 мм**

S = 22 мм

144

D = 10 мм

M = 20×1,5 мм**

S = 22 мм

Подвижный штуцер

154

D = 10 мм

M = 20×1,5 мм**

S = 22 мм

194

D = 5 мм, D1 = 10 мм

60, 80, 100,

120, 160, 200,

250, 320

204

M = 10×1 мм**

S = 14 мм

ДТПК, ДТПL латунь

(-40…+400 °С)

40, 65

534

d = 4,5 мм

Под М4

ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ;

-40…+300 °C – c кабелем ДКТ;

−40…+400 °C c кабелем КТППЭ)





39

554

d = 5,5 мм

Под М5

39

564

d = 6,4 мм

Под М6

D = 19 мм

S = 0,5 мм

58

574

d = 8,4 мм

Под М8

D =22 мм

S=0,75 мм

61

584

d = 10,5 мм

Под М10

D = 26 мм

S = 0,75 мм

63

594

d = 13 мм

Под М12

D = 30 мм

S = 1,0 мм

71

644

D = 4,5 мм

М = 6×1 мм

S = 10 мм

ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)

13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154. С кабельным выводом из СФКЭ изготавливаются: Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094. Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4 Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм

(указывается при заказе)

Изоляция нить К11С6

Красной термоусадочной трубкой помечен положительный электрод

 -40…+300 °С

1,8/2,0

2,0/2,8

1 – термоэлектродная проволока

2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

7 – экран из медной луженной оловом проволоки

Кабель

СФКЭ ХА

2×0,5

Многожильный

Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель

2 – количество жил

0, 5 – сечение жилы

Красный наконечник НШВИ установлен на положительный электрод.

-60…+250 °С

 3,0/4,5

1 – термоэлектродная проволока

2- стеклонить

3 – слюда

4 – стеклонить

5 – экран из нержваеющей стали

Кабель

КТППЭ-ХА

Одножильный

Диаметр жил: 0,5 мм

Красной термоусадочной трубкой помечен положительный электрод

-50…+400 °С

 2,7/4,0

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лако
