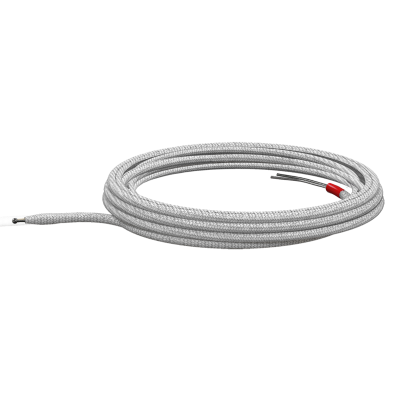

ДТПL011-0,5/0,35

Описание

Купить Датчики температуры ДТПL011-0,5/0,35 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.

Отличительные особенности: С открытым «горячим» спаем. Бюджетные и малогабаритные. Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе. Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)

Конструктивное исполнение

Модель

Диаметр термо-

электрода

D, мм

D1, мм

Тип изоляции

Диапазон измеряемых температур

Длина термопары L, м *

Длина кабельного вывода l, м *



011

0,3 мм 1,8 2,2

нить К11С6

ДТПК ДТПL –40...+300 °С

0,2…100,

кратно

0,01 м

–

0,5 мм

2,2

2,6

0,7 мм

2,3

2,9

1,2 мм

3,4

4,5



021**

0,5

4,63...5

-

трубка

МКРц

ДТПК –40...+1100 °С ДТПL –40...+600 °С

0,2…20,

кратно

0,01 м

0,7



1,2

6,4...7,0

8,0

9,0



-

бусы

МКРц



–



3,2

6

-

бусы

МКРц



0,2…2,

кратно

0,01 м



031**

0,5

4,63

2,6

трубка МКРц/нить K11C6

От 0,05

до 3,

кратно

0,01 м



От 3 до 20,

кратно

0,01 м

От 0,2

до 20,

кратно

0,1м



0,2 м***

0,7

7,0

2,9

1,2

7,0

8,0

9,0

4,5

бусы МКРц/нить K11C6

* Длина термопары L и длина кабельного вывода l выбираются при заказе.

** По заказу возможно изготовление датчика в изоляции из бус МКРц.

*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.

**** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.

Технические характеристики

Характеристика

Модель 011

Модель 021, 031

Номинальная статическая характеристика

К(ХА)

L(ХК)

К(ХА)

L(ХК)

Рабочий диапазон измеряемых температур

–40...+300 °С

–40...+300 °С

–40...+1100 °С

–40...+600 °С

Класс допуска

1 (для 0,3 мм), 2

2

2

Показатель тепловой инерции

не более 3 с

не более 3 с
