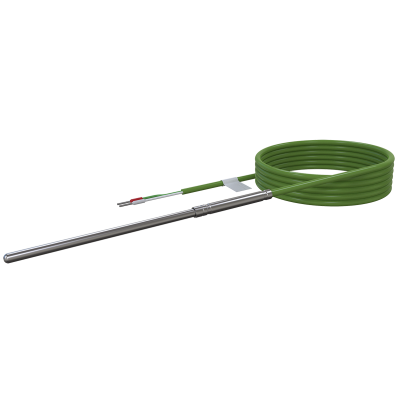

ДТПJ444-09.60/0,5С.1.ЕХI-Т1

Описание

Купить Датчики температуры ДТПJ444-09.60/0,5С.1.ЕХI-Т1 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.

Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 ⁰C, установленной согласно ГОСТ 31610.0- 2019.

Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017.

Описание и устройство КТМС приведено в Справочной информации по термопарам.

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Exi

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами: Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011). Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений. Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0Ex ia IIC T600°C Ga X

0

Датчики относятся к категории особо взрывобезопасного оборудования

Ех

Знак соответствия стандартам взрывозащиты

ia

Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

IIC

Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

Т1…Т6,

Т600

Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице

Ga

Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

Х

Особые условия эксплуатации датчиков

Ex ia IIIC T20080°C…T200600°C Da X Ех Знак соответствия стандартам взрывозащиты ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) IIIC Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт T20080°C…T200600°C Максимальная температура поверхности со слоем пыли толщиной 200 мм Da Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты Х Особые условия эксплуатации датчиков Показатели надежности

Вероятность безотказной работы

Температура применения, °С

Гарантийный срок эксплуатации

Средний срок службы, не менее

ДТПК и ДТПN на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

0,95 за 16 000 часов

+600...+900

2 года

4 года

0,95 за 8 000 часов

+900…+1100

1 год

2 года

Не нормируется

+1100...+1300

-

-

ДТПL на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

ДТПJ на основе КТМС

0,95 за 40 000 часов

-40...+600

5 лет

10 лет

0,95 за 16 000 часов

+600…+800

2 года

4 года

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Параметры предельных состояний ДТПХ ХХ4 EXI

Температурный класс/ максимальная температура поверхности

Т6/80 °С

Т5/95 °С

Т4/130 °С

Т3/195 °С

Т2/290 °С

Т1/440 °С

600 °С

Температура окружающей и контролируемой среды, не более

80 °С

95 °С

130 °С

195 °С

290 °С

440 °С

600 °С

Температура окружающей среды

80 °С

90 °С

120 °С

175 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки) Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности. Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя. Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей. Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура – кабельный вывод», для ДТПХхх4 – 200 °С.

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

174

D = 2,0 мм

D1 = 10 мм

ДТПК

сталь AISI321

(-40 (0)…+400 °C)**

60, 80, 100,

120, 160, 200,

250, 320

184

D = 3,0 мм

D1 = 10 мм

ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)

ДТПК

сталь AISI 321

(-40 (0)…+400 °C)**

60, 80, 100,

120, 160, 200,

250, 320

444

D = 4,5 мм

ДТПК

сталь AISI310

(-40 (0)…+900 °C)**



ДТПJ

сталь AISI316

(-40…+600 °C)



ДТПN

сплав Nicrobell D

(-40 (0)…+1250 °C)**

 60, 100...30000,

кратно 10

454

D = 1,5 мм

ДТПК

сталь AISI321

(-40 (0)…+800 °C)**

ДТПК

сталь 12Х18Н10Т

(-40…+600 °C)

334

D = 2,0 мм

ДТПК

сталь AISI321

(-40 (0)…+800 °C)**

344

D = 3,0 мм

ДТПL

сталь 12Х18Н10Т

(-40…+600 °С)



ДТПК

сталь AISI321

(-40 (0)…+800 °C)**



ДТПJ

сталь AISI316

(-40…+600 °C)

464

D = 3,0 мм

D1 = 7,2 мм БС7

ДТПL

сталь 12Х18Н10Т

(-40…+400 °С)



ДТПК

сталь AISI321

(-40 (0)…+400 °C)**



ДТПJ

сталь AISI316

(-40…+400 °C)

 10...100,

кратно 10

234

D = 4,5 мм

D1 = 12,5 мм БС12

ДТПJ

сталь AISI316

(-40…+400 °C)



ДТПК

сталь AISI310

(-40 (0)…+400 °C)**

364

D = 1,5 мм

ДТПК сталь AISI321

(-40 (0)…+800 °C)**



60, 100...30000,

кратно 10

374

D = 2,0 мм

384

D = 3,0 мм

ДТПК сталь AISI 321

(-40 (0)…+800 °C)**



ДТПJ сталь AISI 316

(-40…+750 °C)

284

D = 4,5 мм

ДТПJ

сталь AISI316

(-40…+600 °C)



ДТПN

сплав Nicrobell D

(-40 (0)…+1250 °C)**



ДТПК

сталь AISI 310

(-40 (0)…+900 °C)**

394 D = 3,0 мм

ДТПJ

сталь AISI 316

(-40…+750 °C)



ДТПК

сталь AISI 321

(-40 (0)…+800 °C)**

724

D = 3,0 мм

ДТПL

сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК

сталь AISI 321

(-40 (0)…+800 °C)**

ДТПJ

сталь AISI 316

(-40…+750 °C)

10...500,

кратно 10

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

**Для термопар на основе КТМС типов К и N 1-го класса допуск
