ДТПJ365Е-0916.500.1,0.И.ЕХI-Т6 [28Н]

Описание

Купить Датчики температуры ДТПJ365Е-0916.500.1,0.И.ЕХI-Т6 [28Н] оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

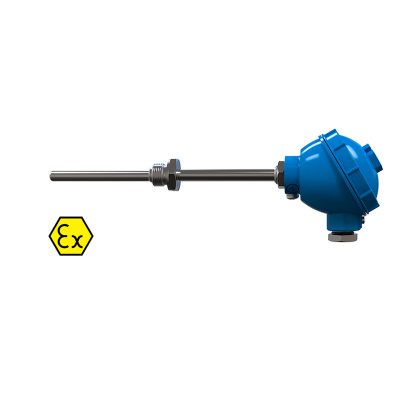

Термопары с выходным сигналом 4…20 мА ДТПХхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA Тип выхода: аналоговый, многопредельный НСХ: К (ХА), N (НН), J (ЖК) Выходной сигнал: 4…20 мА; 4…20 мА + HART Класс точности: 1,0 % Межповерочный интервал — 2 года Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал защитной арматуры

(диапазон температур)

Длина монтажной части

L*, мм

015

D = 8 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D = 10 мм

сталь 12Х18Н10Т

(-40 … +800 °C),

сталь 10Х23Н18 (-40 …+900 °C)

Подвижный штуцер

035

D = 8 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

045

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C),

сталь 10Х23Н18 (-40 …+900 °C)

Подвижный штуцер

055

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

065

D = 8 мм,

M = 20×1,5 мм**,

S = 27 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D = 10 мм,

M = 20×1,5 мм**,

S = 27 мм

сталь 12Х18Н10Т

(-40 … +800 °C),

сталь 10Х23Н18 (-40 …+900 °C)

085

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

Подвижный штуцер

095

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

105

D = 8 мм,

M = 20×1,5 мм**,

S = 27 мм

Подвижный штуцер

185

D = 10 мм,

M = 22×1,5 мм**,

S = 27 мм

сталь 12Х18Н10Т

(-40 … +800 °C)

60, 80, 100, 120,

160, 180, 200,

250, 320, 400

195

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

Подвижный штуцер

205

D = 10 мм,

M = 22×1,5 мм**,

S = 27 мм

R = 9,5 мм

сталь 12Х18Н10Т

(-40 … +800 °C)

60, 80, 100, 120,

160, 180, 200,

250, 320, 400

215

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

R = 12 мм

Подвижный штуцер

265

D = 6 мм,

M = 22×1,5 мм**,

S = 27 мм

60, 80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

275

D = 3 мм

D = 4,5 мм

ДТПK

сталь AISI 321 (-40…+800 °С),

диаметр КТМС 3 мм; 4,5 мм



ДТПK

AISI 316 (-40…+900 °С),

диаметр КТМС 3 мм; 4,5 мм



ДТПK

AISI 310 (-40…+900 °С),

диаметр КТМС 4,5 мм



ДТПN

сталь Nicrobell D (-40…+1250 °С),

диаметр КТМС 4,5 мм



ДТПJ

сталь AISI 316 (-40…+750 °С),

диаметр КТМС 3 мм;

диаметр КТМС 4,5 мм

60...30000,

кратно 10





Подвижный штуцер

285

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

Подвижный штуцер

295

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

365

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 27 мм

* – Длина монтажной части L выбирается при заказе. ** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки ДТПХхх5Е.И ДТПХхх5Е головка под Exi, металлическая Конструктивное исполнение винта заземления Кабельный ввод М20×1,5 Диаметр подключаемого кабеля до 10 мм Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011; ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B); ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.

В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:

Обозначение температурного класса Максимальная температура поверхности, °С Температура окружающей среды, ˚С Т1 440 - 40... +80 Т2 290 Т3 195 Т4 130 Т5 95 -40... +60 Т6 80 - 40... +55
