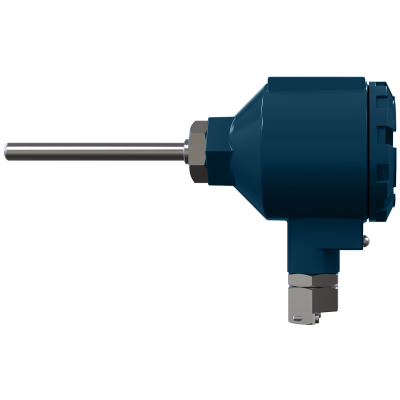

ДТПJ365Д-0716.500.1,0.И.ЕХD-Т6 [8]

Описание

Купить Датчики температуры ДТПJ365Д-0716.500.1,0.И.ЕХD-Т6 [8] оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.HA65.В.01470/22).

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD Тип выхода: аналоговый, многопредельный Диапазон измеряемых температур: –40…+1250 °С НСХ: К (ХА), N (НН), J (ЖК) Выходной сигнал: 4…20 мА, HART Класс точности: 1,0 % Межповерочный интервал — 2 года

Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.

Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал защитной арматуры

(диапазон температур)

Длина монтажной части

L*, мм

015

D = 8 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D = 10 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C),

сталь 10Х23Н18 (-40…+900 °C)

Подвижный штуцер

035

D = 8 мм,

M = 20×1,5 мм**,

S = 22 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C)

045

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C),

сталь 10Х23Н18 (-40…+900 °C)

Подвижный штуцер

055

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

065

D = 8 мм,

M = 20×1,5 мм**,

S = 27 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000



















075

D = 10 мм,

M = 20×1,5 мм**,

S = 27 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C),

сталь 10Х23Н18 (-40…+900 °C)

085

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

Подвижный штуцер

095

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C)









105

D = 8 мм,

M = 20×1,5 мм**,

S = 27 мм

Подвижный штуцер

185

D = 10 мм,

M = 22×1,5 мм**,

S = 27 мм

195

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

Подвижный штуцер

205

D = 10 мм,

M = 22×1,5 мм**,

S = 27 мм

R = 9,5 мм

215

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

R = 12 мм

Подвижный штуцер

265

D = 6 мм,

M = 22×1,5 мм**,

S = 27 мм

275

D = 3 мм

D = 4,5 мм

ДТПK

сталь AISI 321 (-40…+800 °С),

диаметр КТМС 4,5 мм; 3 мм



ДТПK

AISI 316 (-40…+900 °С),

диаметр КТМС 3 мм; 4,5 мм



ДТПK

AISI 310 (-40…+900 °С),

диаметр КТМС 4,5 мм



ДТПN

сталь Nicrobell D (-40…+1250 °С),

диаметр КТМС 4,5 мм



ДТПJ

сталь AISI 316 (-40…+750 °С),

диаметр КТМС 3 мм;

диаметр КТМС 4,5 мм

60...30000,

кратно 10









Подвижный штуцер

285

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

Подвижный штуцер

295

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

Неподвижный штуцер

365

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 27 мм

* – Длина монтажной части L выбирается при заказе. ** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационных головок ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD

ДТПХхх5Д.И головка EХD, металлическая

Кабельный ввод М20×1,5 Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011), имеющую высокую степень механической прочности, и размещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по о ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1- 2011). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.

Крышка корпуса датчика предохраняется от самоотвинчивания с помощью специального фиксатора, защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011).

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:

Обозначение температурного класса Максимальная температура поверхности, °С Температура окружающей среды, ˚С Т1 440 -40... +80 Т2 290 Т3 195 Т4 130 Т5 95 -40... +60 Т6 80 -40... +55
