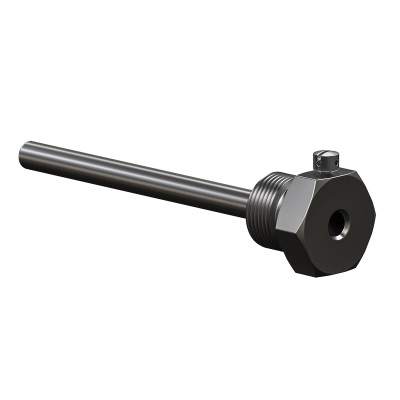

ГЗ.6,3.С.6.Н.7.7.60

Описание

Купить Аксессуары к датчикам температуры ГЗ.6,3.С.6.Н.7.7.60 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм.

Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы.

Преимущества использования гильз защитных ГЗ.6,3 Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы. Защита монтажной части датчика от механического воздействия рабочей среды.

Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.

Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом. Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы. Технические характеристики Температура эксплуатации: до +200 °С. Плотность рабочей среды: до 1000 кг/м3 Давление рабочей среды: до 6,3 МПа. Скорость потока для воды: не более 4 м/с – для гильз с вылетом* до 250 мм. Скорость потока для пара: не более 80 м/с – для гильз с вылетом до 127 мм; не более 46 м/с – для гильз с вылетом от 130 до 250 мм.

* вылет – это фактический размер гильзы, находящийся в потоке.

Материалы деталей, контактирующих с рабочей средой:

Трубка – 12Х18Н10Т. Штуцер и глухая шайба – AISI 304. Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и фиксацией монтажной части датчика пломбировочным винтом

Для датчиков с диаметром 5 мм (ДТС214, 314, 414, 3014)

Конструктивное исполнение

Обозначение при заказе

М

Длина монтажной части датчика L, мм

ГЗ.6,3.С.5.Б.1.10.L

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.5.Б.3.10.L

G1/2

ГЗ.6,3.С.5.Б.4.10.L

R1/2

ГЗ.6,3.С.5.Б.7.10.L

М16×1,5

Для датчиков с диаметром 6 мм (ДТС012, 013, 094, 515)

Конструктивное исполнение

Обозначение при заказе

М

Длина монтажной части датчика L, мм

ГЗ.6,3.С.6.Б.1.10.L

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.6.Б.3.10.L

G1/2

ГЗ.6,3.С.6.Б.4.10.L

R1/2

ГЗ.6,3.С.6.Б.7.10.L

М16×1,5

Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и к датчику

Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3044, 3105, 3194)

Конструктивное исполнение

Обозначение при заказе

М

М1

Длина монтажной части датчика L, мм

ГЗ.6,3.С.5.Н.1.1.L

М20×1,5

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.5.Н.1.3.L

G1/2

ГЗ.6,3.С.5.Н.1.4.L

R1/2

ГЗ.6,3.С.5.Н.3.1.L

G1/2

М20×1,5

ГЗ.6,3.С.5.Н.3.3.L

G1/2

ГЗ.6,3.С.5.Н.3.4.L

R1/2

ГЗ.6,3.С.5.Н.4.1.L

R1/2

М20×1,5

ГЗ.6,3.С.5.Н.4.3.L

G1/2

ГЗ.6,3.С.5.Н.4.4.L

R1/2

ГЗ.6,3.С.5.Н.7.1.L

М16×1,5

М20×1,5

ГЗ.6,3.С.5.Н.7.3.L

G1/2

ГЗ.6,3.С.5.Н.7.4.L

R1/2

Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС032, 033, 124, 145)

Конструктивное исполнение

Обозначение при заказе

М

М1

Длина монтажной части датчика L, мм

ГЗ.6,3.С.6.П.1.1.L

М20×1,5

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.6.П.1.3.L

G1/2

ГЗ.6,3.С.6.П.1.7.L

М16×1,5

ГЗ.6,3.С.6.П.3.1.L

G1/2

М20×1,5

ГЗ.6,3.С.6.П.3.3.L

G1/2

ГЗ.6,3.С.6.П.3.7.L

М16×1,5

ГЗ.6,3.С.6.П.4.1.L

R1/2

М20×1,5

ГЗ.6,3.С.6.П.4.3.L

G1/2

ГЗ.6,3.С.6.П.4.7.L

М16×1,5

ГЗ.6,3.С.6.П.7.1.L

М16×1,5

М20×1,5

ГЗ.6,3.С.6.П.7.3.L

G1/2

ГЗ.6,3.С.6.П.7.7.L

М16×1,5

Для датчиков с диаметром 6 мм с приварным штуцером (ДТС042, 043, 054, 194, 505, 3042)

Конструктивное исполнение

Обозначение при заказе

М

М1

Длина монтажной части датчика L, мм

ГЗ.6,3.С.6.Н.1.1.L

М20×1,5

М20×1,5

50, 60, 70, 80,

100, 120, 160,

180, 200, 220,

250

ГЗ.6,3.С.6.Н.1.3.L

G1/2

ГЗ.6,3.С.6.Н.1.7.L

М16×1,5

ГЗ.6,3.С.6.Н.3.1.L

G1/2

М20×1,5

ГЗ.6,3.С.6.Н.3.3.L

G1/2

ГЗ.6,3.С.6.Н.3.4.L

R1/2

ГЗ.6,3.С.6.Н.3.7.L

М16×1,5

ГЗ.6,3.С.6.Н.4.1.L

R1/2

М20×1,5

ГЗ.6,3.С.6.Н.4.3.L

G1/2

ГЗ.6,3.С.6.Н.4.4.L

R1/2

ГЗ.6,3.С.6.Н.4.7.L

М16×1,5

ГЗ.6,3.С.6.Н.7.1.L

М16×1,5

М20×1,5

ГЗ.6,3.С.6.Н.7.3.L

G1/2

ГЗ.6,3.С.6.Н.7.7.L

М16×1,5
