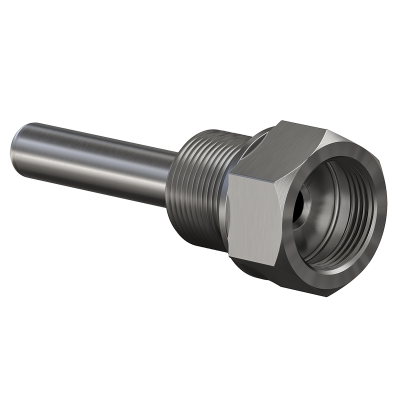

ГЗ.16.3.1.110

Описание

Купить Аксессуары к датчикам температуры ГЗ.16.3.1.110 оптом и в розницу по лучшим ценам. Большой выбор качественных электронных компонентов от ведущих производителей в компании База Электроники. Быстрая доставка по всей России и странам СНГ.

.product-page-chapter__content {min-height: 0px;padding-bottom: 0px;}body > div.body > div.body__content > div.product-page.j-product-page > div > div > div.product-page__content.j-product-page-content > div > div.product-page-content__header > div > div.product-page-header__rights > a {line-height: 48px; height: 48px; text-align: center; margin: 0 0 14px; padding: 0 10px; cursor: pointer; position: relative; font-size: 14px; text-transform: uppercase; color: #008f86; overflow: hidden;display: block; border-top: 1px solid #d6d5d5; border-bottom: 1px solid #d6d5d5; line-height: 48px; height: 48px; padding: 0 3px;}

ВЫБРАТЬ И ЗАКАЗАТЬ

Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно.

Преимущества использования гильз защитных Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы. Защита монтажной части датчика от механического воздействия рабочей среды. Технические характеристики Температура эксплуатации: до +600 °С. Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10. ГЗ.16 Давление рабочей среды: до 16 МПа. Внутренний диаметр: 9,6 мм (±0,7 мм). Внешний диаметр: 12 мм (±0,4 мм). Подходит для монтажа датчиков температуры до 8 мм. ГЗ.25 Давление рабочей среды: до 25 МПа. Внутренний диаметр: 12 мм (±1,0 мм). Внешний диаметр: 16 мм (±0,4 мм).

Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой Трубка – 12Х18Н10Т. Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т). Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессу

Обозначение при заказе

PN, МПа

М

М1

D, мм

d, мм

D1, мм

S, мм

L1, мм

L2, мм

L3, мм

L, мм

ГЗ.16.1.1.L

16

M20×1,5

M20×1,5

12

9,6

30

30

20

16

5

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.16.1.3.L

G1/2

ГЗ.16.1.4.L

R1/2

ГЗ.16.1.7.L

М16х1,5

ГЗ.16.3.1.L

G1/2

M20×1,5

ГЗ.16.3.3.L

G1/2

ГЗ.16.3.4.L

R1/2

ГЗ.16.3.7.L

М16×1,5

ГЗ.16.4.1.L

R1/2

М20х1,5

ГЗ.16.4.4.L

R1/2

ГЗ.16.5.1.L

M33×2

М20х1,5

41

41

ГЗ.16.2.1.L

M27×2

38

32

22

ГЗ.16.6.1.L

G3/4

Конструктивные исполнения гильз ГЗ.25

Обозначение при заказе

PN, МПа

М

М1

D, мм

d, мм

D1, мм

S, мм

L1, мм

L2, мм

L3, мм

L, мм

ГЗ.25.1.1.L

25

M20×1,5

M20×1,5

16

12

30

30

20

16

5

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.25.1.3.L

G1/2

ГЗ.25.3.1.L

G1/2

M20×1,5

ГЗ.25.3.3.L

G1/2

ГЗ.25.6.1.L

G3/4

M20×1,5

38

32

22

ГЗ.25.2.1.L

M27×2

M20×1,5

ГЗ.25.2.2.L

M27×2

36

25

ГЗ.25.5.1.L

M33×2

M20×1,5

43

41

24

28

Конструктивные исполнения приварных гильз ГЗ.16 и ГЗ.25

Обозначение при заказе

PN, МПа

М1

D, мм

d, мм

D1, мм

D2, мм

L1, мм

L2, мм

L3, мм

L4, мм

L, мм

ГЗ.16.0.1.L

16

М20×1,5

12

9,6

19,9

28

16

16

5

41

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.16.0.3.L

G1/2

ГЗ.25.0.1.L

25

М20×1,5

16

12

26,9

39

ГЗ.25.0.3.L

G1/2

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)

Модель

Номинальное давление РN, МПа

Погружаемая часть L, мм

Максимальная скорость потока, м/с

пар

вода

ГЗ.25.Х.X.L



25



60, 80, 100, 120

40

4,0

160

30

3,0

200, 250, 320

25

2,5

400, 500, 630, 800, 1000

5

0,5

1250, 1600, 2000

2

0,2

ГЗ.16.Х.X.L



16



60, 80, 100, 120

25

2,5

160, 200, 250, 320

15

1,5

400, 500, 630, 800, 1000

3

0,3

1250, 1600, 2000

1

0,1

Примечание - при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
